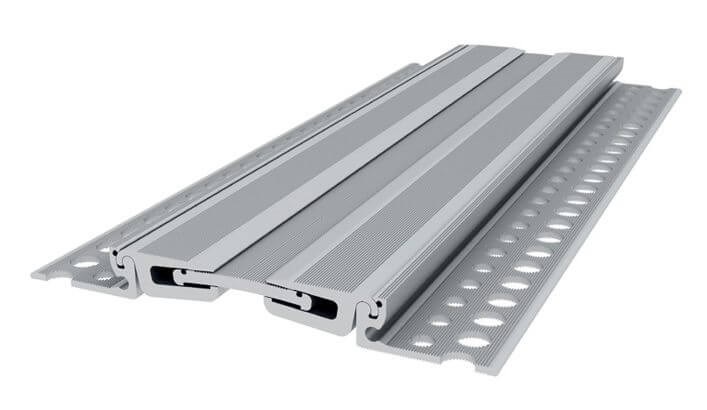

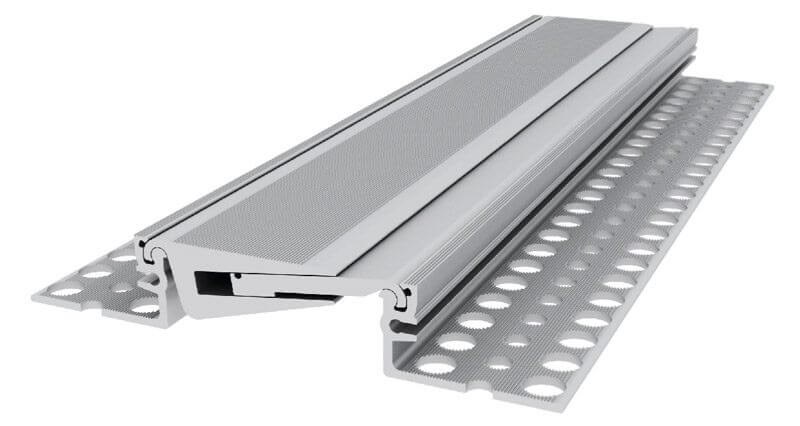

Conecto ALU liikuntasaumalaite on valmistettu erikoisvalmisteisesta alumiinista. Liikuntasauma on esteettinen, eikä kerrytä likaa.

Näitä saumoja käytetään suurissa tiloissa, kuten lentokentillä, ostoskeskuksissa, hotelleissa ja suurissa halleissa, joissa laattojen välit voivat olla suuremmat muodonmuutosten vuoksi. Liitokset kestävät jopa 100 kN:n kuormituksia riippuen pyörän koosta, liikuntasauman leveydestä ja tehokkaasta paine- alueesta. Korkea kestävyys ja esteettinen ulkonäkö ovat sauman tärkeimmät edut. Soveltuu 30-140mm leveisiin liikuntasaumoihin.

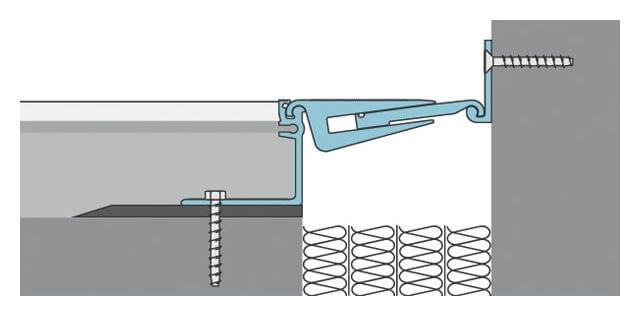

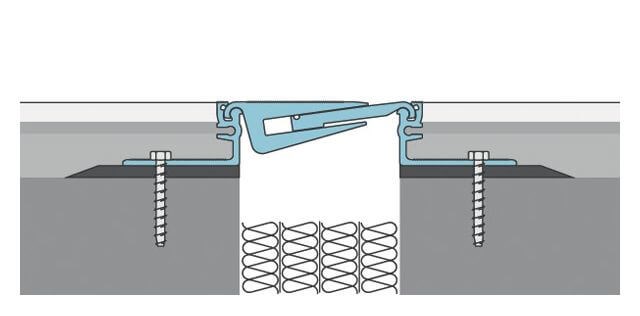

Conecto ALU liikuntasaumalaitteesta saatavissa pintavaluun asennettava versio, päälle asennettava versio, sekä nurkkaversio seinäliitoksia varten.

Tuotekoodi Nimi Pak. Lisää tarjouspyyntöön
AL125.20.15 Liikuntasauma Conecto ALU h=15mm 3 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
AL78.10.87 Liikuntasauma Conecto ALU 3 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.

Liikuntasaumat asennetaan betonilattioihin betonilaattojen elämisen ja liikkumisen kompensoimiseksi. Betonilaatat altistuvat sekä sisäiselle, että ulkoiselle paineelle. Vauriot syntyvät yleensä betonilaattojen nurkkiin tai reunoihin lähelle liitoskohtia. Liikuntasaumat komensoivat betonilaattojen väliset horisontaaliset liikkeet (kohtisuorat ja yhdensuuntaiset laajennusliitoksella), jotka johtuvat yleensä betonin lämpölaajenemisesta tai kuivumisen aiheuttamasta kutistumisesta. Samanaikaisesti liikuntasauman tulee myös estää laattojen pystysuuntainen liike sekä laattojen keskinäiset jännitteet, jotka ovat seurausta liikenteestä, raskaasta laatan kuormistuksesta ja epätasaisesta passiivisesta maanpaineesta.

Liikuntasaumalaitteet varmistavat kuorman tasaisen jakautumisen laattojen välillä estäen liialliset paikalliset jännitteet. Liikuntasauma auttaa myös ehkäisemään yleisimmät laattojen halkeamiseen johtavat syyt sekä lisää käyttömukavuutta ja betonilaatan käyttöikää.

Liikuntasaumojen etäisyys tulisi olla korkeintaan 45 m. Conecto Dowel Järjestelmä toimitetaan täydellisenä, ja se on helppo asentaa ja käyttövalmis. Saumat asennetaan paikoilleen suunniteltuihin saumakohtiin ja liitetään toisiinsa käyttäen saumojen mukana toimitettavia siipimuttereilla. Osien kiinnittämiseen ei tarvita työkaluja.

Conecto-vaarnasaumat takaavat kestävän ratkaisun betonilattioille, jotka altistuvat jatkuvalle raskaalle liikenteelle.

Tekniset tiedot:

Conecto Park GANäkyvä elementti (mm)Sauman maksimileveys (mm)Pohjan leveys (mm)Asennuskorkeus (mm)Materiaali

Enimmäiskuormitus (kN)

Liikevara Vaaka-/pysty (mm)
AL 38.10 38  30   162 14, 32, 42, 52  Alumiini 30 20 (±10)

AL 78.10  78  50  194  N, 15, 22, 30, 42, 52, 62, 77, 87, CV Alumiini 100 20 (±10)
32 (±16)
AL 110.15  110  75  225   N, 15, 22, 30, 42, 52, 62, 77, 87, CV Alumiini 100 32 (±16)
46 (±23)
AL 125.20 125   90  230   N, 15, 22, 30, 42, 52, 62, 77, 87, CV Alumiini 70 40 (±20)
50 (±25)
AL 130.21  130  100  255   N, 15, 22, 30, 42, 52, 62, 77, 87, CV Alumiini 100 42 (±21)
54 (±27)
AL 165.30  165  140  284  N, 15, 22, 30, 42, 52, 62, 77, 87, CV  Alumiini 70  60 (±30)
62 (±31)

N = pinta-asennusversio, CV = Kulmaversio

*ks. tarkemmat tiedot kyseisen mallin teknisestä piirustuksesta
