Injektointiletkut ja tarvikkeet

Pohjaveden pinnan alapuolella rakenteiden tulee olla vesitiiviitä. On myös huolehdittava rakentamisen aikaisten työsaumojen vesitiiveydestä. Myös betonirakenteen halkeamien tiiveys on varmistettava.

Saumojen injektoinnin tarkoituksena on varmistaa betonirakenteiden välisten saumojen vesitiiveys tiivistämällä halkeamat ja saumat. Tämä on erityisen tärkeää maanalaisissa rakenteissa, joihin vaikuttava vedenpaine voi olla suuri. Injektoidut saumat muodostavat yhdessä vesitiiviiden betonirakenteiden kanssa tiiviin vaipan estäen veden kulkeutumisen rakenneosien läpi.

Injektointiletku voidaan myös jättää rakenteeseen varmistukseksi, jolloin injektointi suortetaan vasta mahdollisessa vuototilanteessa.

Oikeatyyppisen injektointiletkun valintaan vaikuttaa useat tekijät kuten hinta, injektointiaine, alustan tasaisuus, injektointiletkulta vaadittava kaarevuus, sekä injektoitavan rakenteen pituus. Esimerkiksi tunnelirakenteissa voi olla eduksi pystyä injektoimaan jopa 20-30 m kerrallaan. Kysy lisää HauConin tekniseltä osastolta!

Injektointiletku Hydraproof X100

Sertifioitu kuusikulmainen injektointiletku mahdollistaa jopa 30 m injektoinnin. Erinomainen tunnelien injektointiin.
Tuotekoodi Nimi Pak. Lisää tarjouspyyntöön
117149 Injektointisarja Hydra X100, 40m,200klipsi,4injektoitirasiaa,syöttöletku,8liitin 1 kpl
kpl
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117140 Injektointiletku Hydra X100 l=120 m 120 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117143 Hydra X100 Jatko liitin 100kpl/pak 100 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117146 Syöttöletku X100 (50m/rulla) Sin. 50 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117148 Syöttöletku X100 (50m/rulla) Pun. 50 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117154 Injektointinippa X100 M8 pitkä 100 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117156 Injektointinippa X100 M8 lyhyt 100 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117157 Hydra X100 injektointirasia varioclix kaksoismalli 30kpl/ltk. 30 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117159 HydraX100 Injektointirasia Varioclix kiinityspannalla 30kpl/ltk 30 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117160 Hydra X100 injektointirasia Varioclix levyllä 30 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117162 HyDra X100 asennusklipsi metalli 100kpl/ltk 100 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117164 Hydra X100 Injektointiletkun asennusverkko L=1m 40 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117165 Asennusklipsi X100, Muovi 200kpl/ltk 200 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117101 Käsipumppu injektiointia varten 0,5 l 1 kpl
kpl
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117102 Käsipumppun letku 300 mm 1 kpl
kpl
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.

Injektointiletku AnkoX

Kustannustehokas injektointiletku betonirakenteiden työsaumojen vedentiivistykseen.
Tuotekoodi Nimi Pak. Lisää tarjouspyyntöön
117150 Injektointisarja Ankox 4x10,200klipsi,4injektointirasiaa 1 kpl
kpl
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117146 Syöttöletku X100 (50m/rulla) Sin. 50 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117148 Syöttöletku X100 (50m/rulla) Pun. 50 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117143 Hydra X100 Jatko liitin 100kpl/pak 100 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117154 Injektointinippa X100 M8 pitkä 100 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117156 Injektointinippa X100 M8 lyhyt 100 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117157 Hydra X100 injektointirasia varioclix kaksoismalli 30kpl/ltk. 30 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117159 HydraX100 Injektointirasia Varioclix kiinityspannalla 30kpl/ltk 30 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117160 Hydra X100 injektointirasia Varioclix levyllä 30 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117162 HyDra X100 asennusklipsi metalli 100kpl/ltk 100 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117164 Hydra X100 Injektointiletkun asennusverkko L=1m 40 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117165 Asennusklipsi X100, Muovi 200kpl/ltk 200 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.

Injektointiletku HyDra Rondo

Pyöreä injektointiletku joka kestää taivutusta ja epätasaisuuksia
Tuotekoodi Nimi Pak. Lisää tarjouspyyntöön
117103 Hy-Dra Rondo, rulla 100 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117116 Hydra Rondo Kit 1 kpl
kpl
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117106 Asennusverkko, Hydra Rondo 25 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117111 Syöttöletku ø6/12 vahvistettu 50 m 50 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117109 Syöttöletku Nylon ø6, sininen 100 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117107 Asennusklipsi, Rondo muovi 100 kpl 1 pak
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117122 Injektointiliitin syöttöputkelle M8 100 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117108 Asennusklipsi, Rondo teräs 100 kpl 1 pak
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117112 Jatkoliitos 10kpl 1 pak
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117115 Injektointikuppi punainen ja valkoinen 10+10 kpl 20 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117101 Käsipumppu injektiointia varten 0,5 l 1 kpl
kpl
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117102 Käsipumppun letku 300 mm 1 kpl
kpl
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.

Injektointiletku WaterproofX100 FSI

Uusi injektointiletku suunniteltu erityisesti tunnelirakenteiden "kolojen" tiivistämiseen / täyttämiseen.
Tuotekoodi Nimi Pak. Lisää tarjouspyyntöön
117146 Syöttöletku X100 (50m/rulla) Sin. 50 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117148 Syöttöletku X100 (50m/rulla) Pun. 50 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117139 Injektointiletku WaterproofX100 FSI 60 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117157 Hydra X100 injektointirasia varioclix kaksoismalli 30kpl/ltk. 30 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117159 HydraX100 Injektointirasia Varioclix kiinityspannalla 30kpl/ltk 30 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117160 Hydra X100 injektointirasia Varioclix levyllä 30 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117162 HyDra X100 asennusklipsi metalli 100kpl/ltk 100 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117164 Hydra X100 Injektointiletkun asennusverkko L=1m 40 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117165 Asennusklipsi X100, Muovi 200kpl/ltk 200 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.

Injektointiletku PolyproofX1 Injekt

Injektointiletkun ja paisuvan saumanauhan yhdistelmätuote vaativien rakenteiden työsaumojen tiivistämiseen. Hyvä kemiallinen kestävyys (hapot, emäkset ja orgaaniset liuotteet).
Tuotekoodi Nimi Pak. Lisää tarjouspyyntöön
117146 Syöttöletku X100 (50m/rulla) Sin. 50 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117148 Syöttöletku X100 (50m/rulla) Pun. 50 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117138 Injektointiletku Polyproof X1 60 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117137 Injektointiletku Polyproof X1 set 5x8 m 1 kpl
kpl
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.

Injektointiletku HyDra Combiject

Injektointiletkun ja paisuvan bentoniittinauhan yhdistelmätuote vaativien rakenteiden työsaumojen tiivistämiseen.
Tuotekoodi Nimi Pak. Lisää tarjouspyyntöön
117040 Hy-Dra Combiject setti 5x8m, sisältää syöttöletkut,-rasiat 1 kpl
kpl
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117146 Syöttöletku X100 (50m/rulla) Sin. 50 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117148 Syöttöletku X100 (50m/rulla) Pun. 50 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117106 Asennusverkko, Hydra Rondo 25 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117157 Hydra X100 injektointirasia varioclix kaksoismalli 30kpl/ltk. 30 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117159 HydraX100 Injektointirasia Varioclix kiinityspannalla 30kpl/ltk 30 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117160 Hydra X100 injektointirasia Varioclix levyllä 30 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117164 Hydra X100 Injektointiletkun asennusverkko L=1m 40 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117154 Injektointinippa X100 M8 pitkä 100 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
117156 Injektointinippa X100 M8 lyhyt 100 kpl
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.

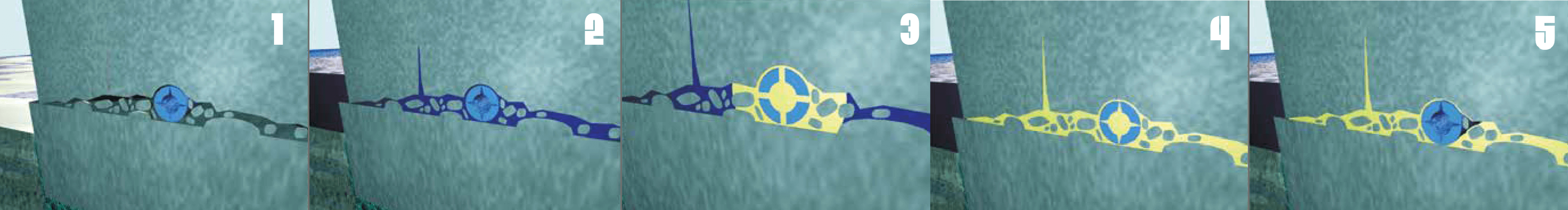

Injektoinnin vaiheet

Injektointivaiheet

Injektointiletkun asennuksen periaatteena on letkun sijoittaminen kahden rakenneosan väliin, jolloin rakenneosien välinen sauma voidaan tiivistää injektointiletkun kautta. Bentoniittinauhaa voidaan käyttää varmistuskeinona injektointiletkun yhteydessä. Tähän löytyy myös yhdistelmätuote, HyDra Combiject joka yhdistää injektointiletkun ja bentoniittinauhan. Rakenneosalla tarkoitetaan tässä yhteydessä joko betonirakennetta tai kalliota, jonka päälle betoninen rakenneosa tullaan valamaan.

Ennen injektointiletkun asennusta tulee varmistua, että alusta jolle se kiinnitetään on puhdas eikä siinä ole irtoainesta. Pinta tulee myös puhdistaa sementtiliimasta, jos tämä on mahdollista. Tässä vaiheessa tulisi myös varmistua myös siitä, että käytettävissä on riittävä määrä tarkoituksenmukaisia kiinnikkeitä, injektointiletkua, syöttöletkua ja injektointirasioita.

Injektointiletku kiinnitetään siten, että se on jatkuvassa kosketuksessa pinnan kanssa, johon se asennetaan. Sopiva kiinnitysväli on yleensä 10 – 15 cm. Letkun sijainti rakenneosan poikkileikkauksessa on tärkeää oikean toimivuuden kannalta. Letkun sijainti rakenneosalla on yleensä sen keskellä. Kuitenkin, kun leveys ylittää 60 cm, kiinnitetään letku 25 cm päähän vettä vuotavan pinnan puolelle.

Injektointiletkun (injektointijakson) pituudeksi suositellaan 10 – 12 metriä. Injektointijaksot tulee limittää vähintään 15 cm. Esimerkiksi tunnelirakenteissa voi olla eduksi pystyä injektoimaan jopa 20-30 m kerrallaan, tällöin sopiva tuote on sertifioitu Hydraproof X100 joka on testattu jopa 30 m asti. Huomioon tulee myös ottaa mahdolliset risteävät rakenneosat (esimerkiksi seinä), jottei injektointiletkun ulostulo jää niiden taakse tai liian lähelle.

Ulostulona letkuille voidaan käyttää syöttökartiota tai syöttöletkua.

Ennen injektoinnin aloittamista on hyvä varmistua siitä, että käytössä on kyseiseen kohteeseen sopiva injektointiaine. Märkiin ja vettä vuotaviin halkeamiin suositellaan PURhartseja tai akryylihartseja, kun taas voimakkaisiin liitoksiin sekä pienien tyhjiöiden täyttämiseen suositellaan epoksi-hartseja. Injektointi tulisi tehdä mahdollisimman pitkän ajan kuluttua betonoinnista. Tällöin hydrataatiolämpö on poistunut betonista ja kutistumaa on jo tapahtunut.

Saumaa on tarkkailtava mahdollisten vesivuotojen varalta. Etenkin virtausnopeuden tarkkailu on tärkeää. Virtausnopeuden ollessa suuri, saattaa injektointimassa huuhtoutua pois ennen kovettumistaan. Tässä tapauksessa on ennen injektointia joko poistettava virtaava vesi tai tiivistettävä ulkopinta massalla tai pikalaastilla.

Injektoinnin aikana on erityisen tärkeää seurata paineen kehitystä. Paine kertoo, mitä rakenteen sisällä tapahtuu, kun sinne pumpataan injektointimassaa. Kun paine on pieni pumppauksen aikana, on rakenteen sisällä tyhjää tilaa jäljellä. Tällöin pumppaamista tulee jatkaa. Paineen kasvaessa riittävän suureksi letkun toisen pään ollessa tukittu, voidaan olettaa, että injektointimassa on tukkinut tyhjän tilan rakenteen sisältä. Jos paine kasvaa heti injektoinnin alussa suureksi, on injektointiletku todennäköisesti tukossa tai syöttöletku ei ole yhteydessä varsinaisen injektointiletkun kanssa.

Injektointimassaa pumpataan kunnes se tulee ulos letkun toisesta päästä. Tällöin letkun toinen pää tukitaan toisella injektointinipalla.

Jokaisen letkun injektoinnin jälkeen täytetään injektointipöytäkirja. Injektointipöytäkirjaan tulee merkitä: urakoitsijan nimi, injektoijan nimi, päivämäärä, injektointipöytäkirjan numero, letkun tiedot, injektointiaineen menekki, lopetuspaine, injektointiin käytetty aika, injektoinnin aikaiset ja jälkeiset huomiot.

Käyttökohteet

  • Työsauman tiivistys
  • Vesitiiviin betonirakenteen liittymä vanhaan rakenteeseen
  • Reunapalkin levennys
  • Liikuntasauman varmistus
  • Vesitiivis elementtisauma
  • Läpivientien tiivistys
  • Jälkiasennetun läpiviennin tiivistys
  • Koneperustuksen kiinnityksen varmistus

Injektoinnin hyödyt

  • Helppo tapa varmistua mahdollisen vuototilanteen varalle on asentaa injektointiletku työsaumaan valuvaiheessa. Mahdollisessa vuototilanteessa injektointiletkulla voidaan tiivistää vuotokohta.
  • Kustannustehokas menetelmä saumojen vedeneristykseen ja tiivistämiseen.
  • Soveltuu monentyyppiselle pinnalle ja rakenteelle (seinät, lattiat, tunnelit)
  • Taipuisa & myötäilevä - Injektointiletku mukautuu monen pinnan muotoon
  • Korottamaton työsaumarakenneMahdollistaa vesitiiviin laatan sauman ilman korotusvaluja. Tämä helpottaa muottityötä ja vähentää samalla tämän virhealttiin kohdan riskejä.
  • Luja, kemikaalien kestävä - Vahva letku kestää betonivalun paineen. Se sietää hyvin myös kemikaaleja, jätevesiä, öljyjä, ja happoja.
