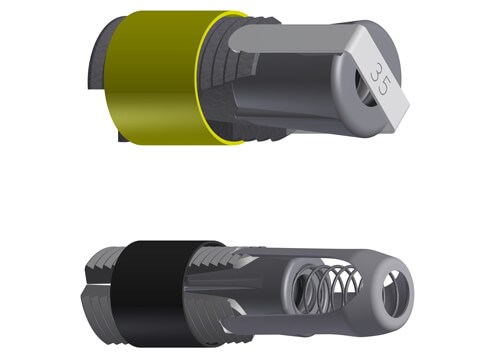

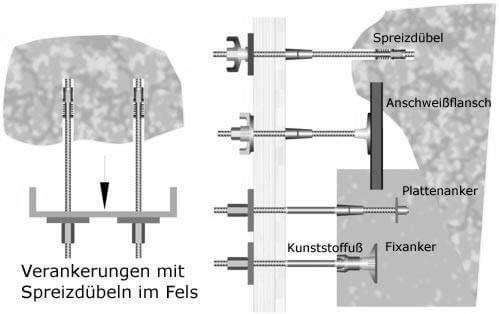

Asennus:
1. Poraa reikä betoniin tai kallioon. Tarkista reiän minimi syvyys sekä halkaisija taulukosta.
2. Puhdista porattu reikä.
3. Kiinnitä harvakierretanko ankkuriin.
4. Poista musta muovinen kaulus ankkurista ja laita ankkuri porattuun reikään.
5. Kiristä harvakierretankoa käsin sen jälkeen kun ankkuri on laitettu porareikään. Kiristä kunnes ankkuri on tiukasti kiinni eikä liiku.
6. Kun ankkuri on paikoillaan voidaan reikä täyttää laastilla. Esim. Velosit RM 205.
7. Asenna muottilukko
8. Ennen laastin kuivumista tulee esijännittää ankkuri. Tämä tulee tehdä ainakin kerran per kohde jotta varmistetaan, että ankkuri siirtää vaadittavan määrän kuormaa.
Kaikkia seuraavia arvoja voidaan pitää vain arvioina todellisille ulosvetokuormille. Siksi DYWIDAG SYSTEMS suosittelee ulosvetotestien suorittamista paikan päällä.
Ulosvetokuormat ovat työkuormia. Muistakaa huomioida varmuuskertoimet. Testeissä käytetty 25N/mm2 betonilujuutta.
Huom. *1 15F2184 testissä käytetty <10N/mm2 betonilujuutta
Porareikien minimi C-C väli on minimi ankkurointisyvyys x 3.
| Tuote |
Harvakierretangon halkaisija [mm] |
Porareiän halkaisija [mm] |
Minimi ankkurointisyvyys [mm] |
Ulosvetokuorma [kN] |
| 112301 |
15 |
32-34 |
20 |
108 |
| 112320 |
15 |
35-38 |
20 |
108 |
| 112303 |
15 |
35-37 |
20*1 |
140*1 |
| 112336 |
20 |
43-48 |
30 |
133 |
| 112304 |
20 |
51-53 |
45 |
133 |
| 112337 |
26,5 |
51-53 |
45 |
133 |
