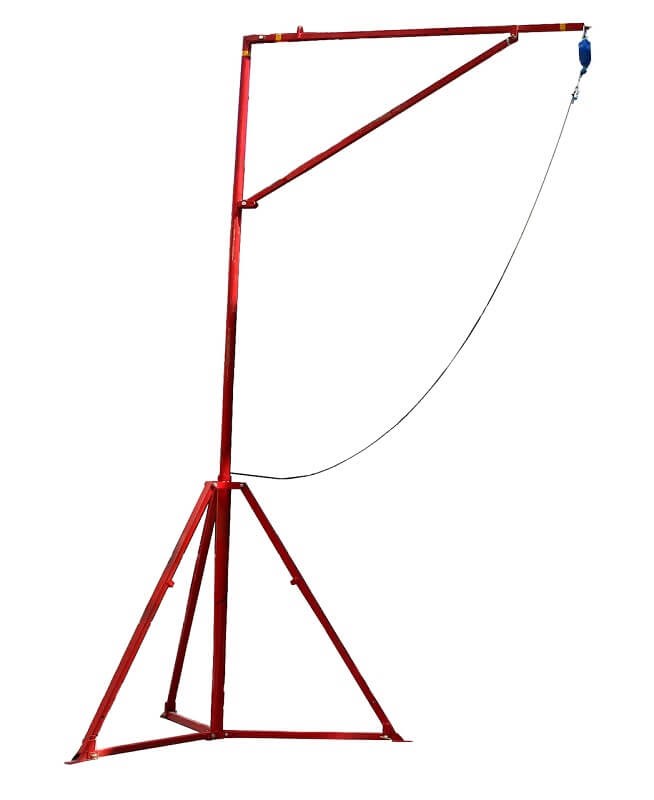

Alsipercha / Alupercha Turvaorsi + Jalusta

Hyödyt

• Helppo koota ja asentaa, asennukseen menee vain muutama minuutti
• Sisäänrakennettu energian-absorbointi joka pienentää putouksesta aiheutuvaa iskua käyttäjälle sekä rakenteelle
• Helppo taittaa kasaan varastointia varten
• Laaja lisävarusteiden määrä eri käyttötarkoituksiin

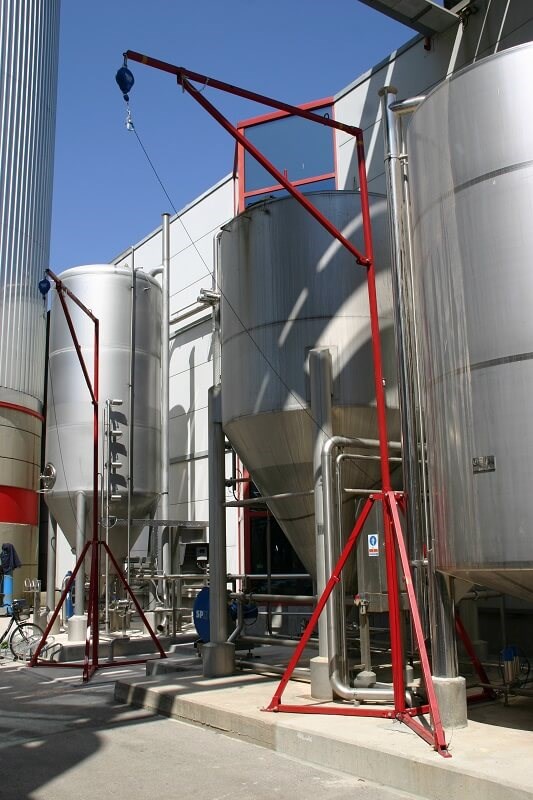

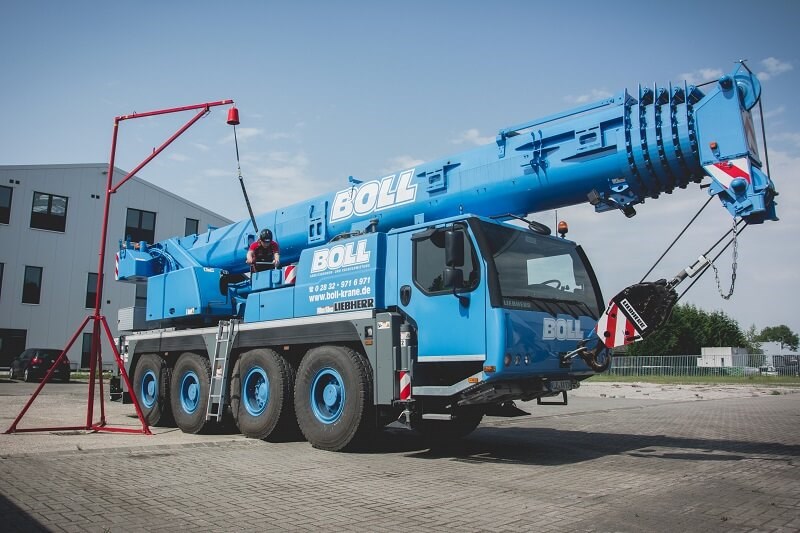

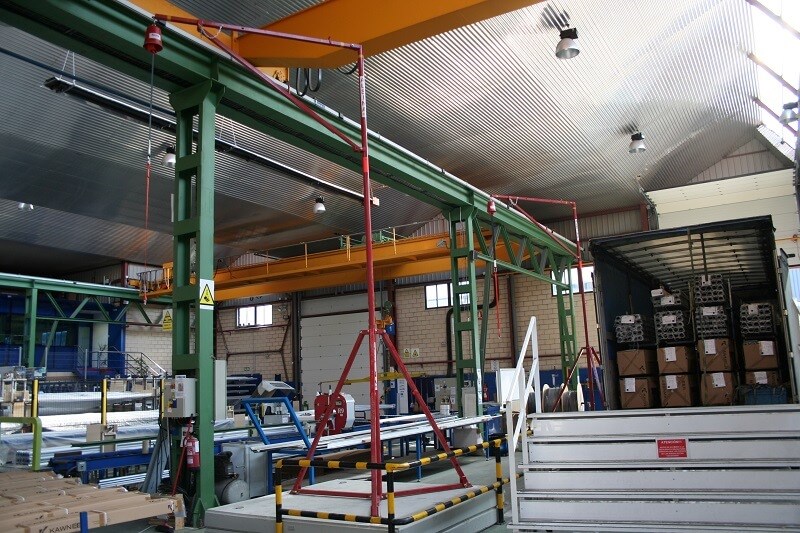

• Sopii erityisesti teollisuuden, suurten koneiden korjauksen tai lastauksen putoamissuojaukseen

Asennus

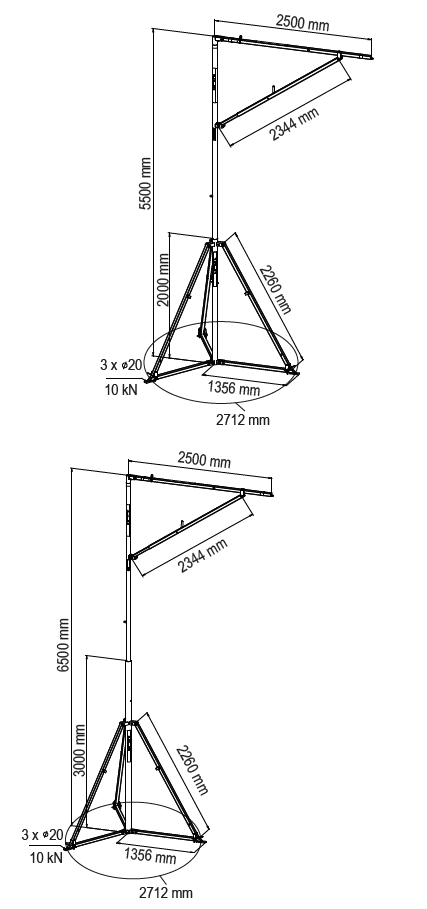

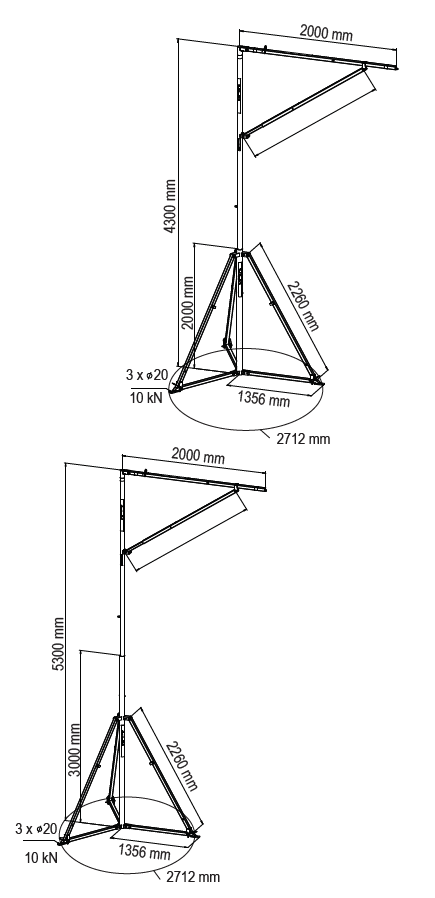

Kolmijalkajalusta vaatii 3000x3000x250 mm betonialustan tai 3000x3000x40 mm teräsalustan kiinnitykseen.

Huom! Tarkemmat ohjeet kuvineen esitetty käyttöohjeessa.

1. Poista kiinnityssolki jalustan jalasta
2. Nosta ensimmäinen tukijalka kun solki on irrotettu
3. Kiinnitä avattu jalka R-positioon kiinnityssoljella
4. Käännä jalusta 180º ja avaa toinen jalka. Tue jalusta jotta se ei kaadu
5. Avaa kolmas ja viimeinen jalka, kiinnitä soljilla jalat avattuun asentoon

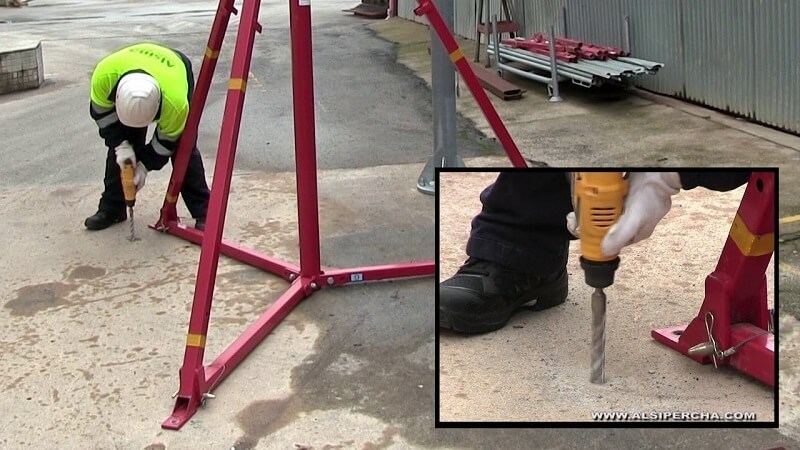

6. Poraa reiät betoniin jalustan jalkojen kiinnitysten varten. Poranleveys 18 mm, poraussyvyys 140 mm
7. Betoniankkurit, M12 Fischer FH 18x80/25 S High recistance, kiinnitetään paikalleen
8. Momenttiavaimella kaikki kolme ankkuria väännetään 80 Nm momenttiin
9. Alsipercha tai alupercha nostetaan jalustaan paikalleen
