HauCon HA61 on kuormia siirtävä liikuntasaumalaite, joka on suunniteltu erityisesti raskaasti kuormitettuihin lattioihin. Se soveltuu erinomaisesti 90-330 mm paksuisiin laattoihin ja tarjoaa tehokkaan tavan hallita betonilattioiden liikettä ja kuormansiirtoa.

Käyttökohteet: Maanvaraiset laatat | Paalutetut laatat | Raskaasti kuormitetut laatat | Yleiset varastot | Logistiikkakeskukset | Raskas teollisuus | Tuotantolaitokset

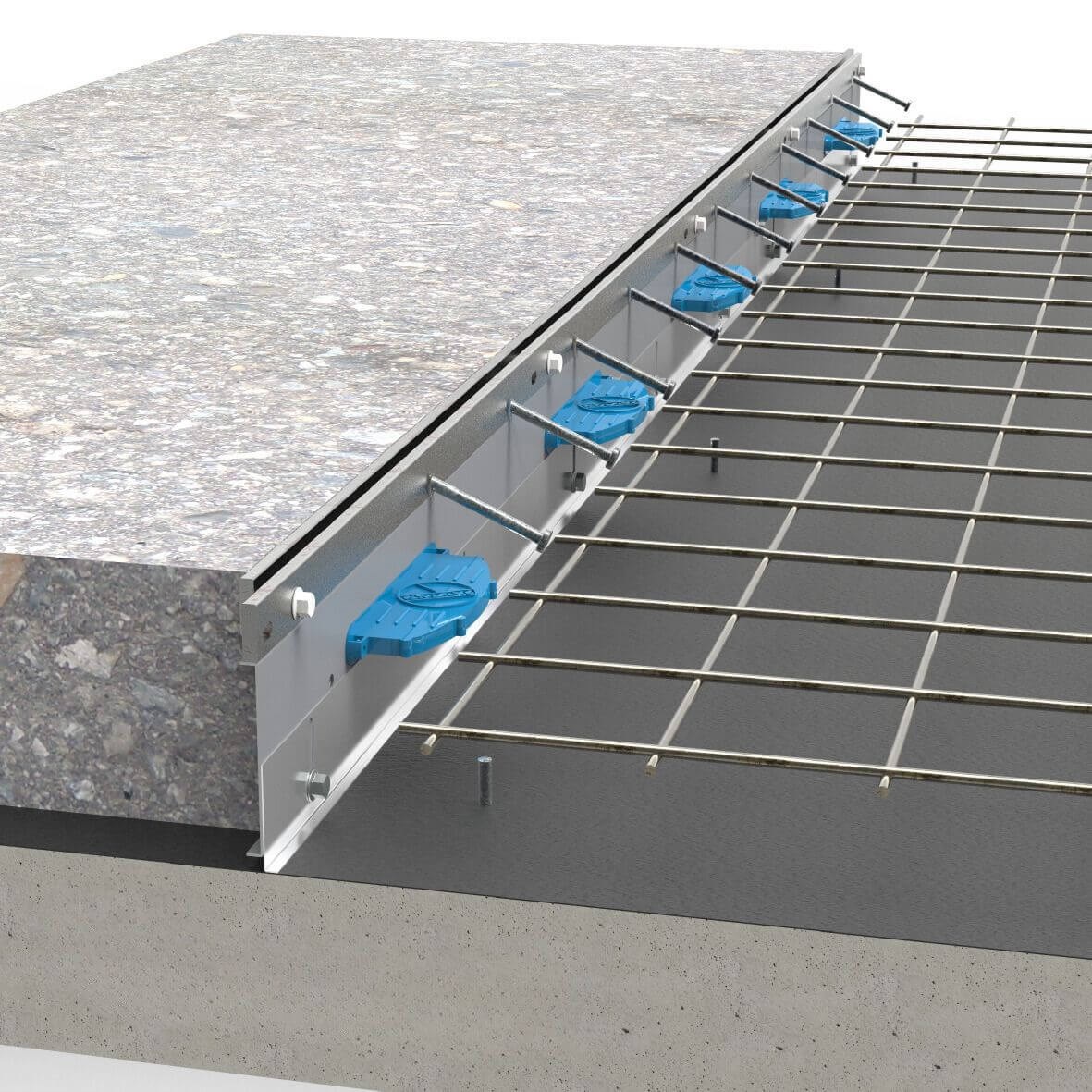

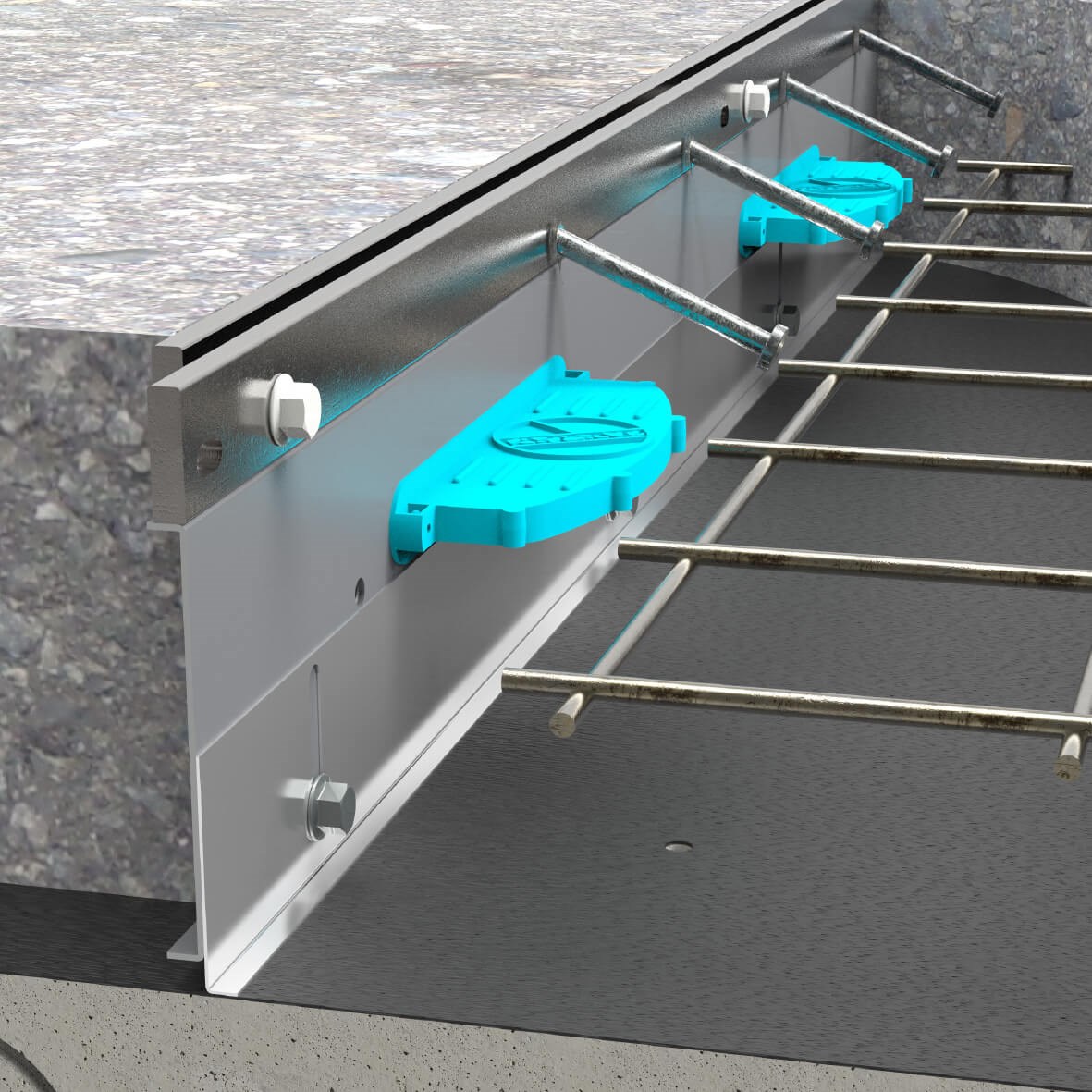

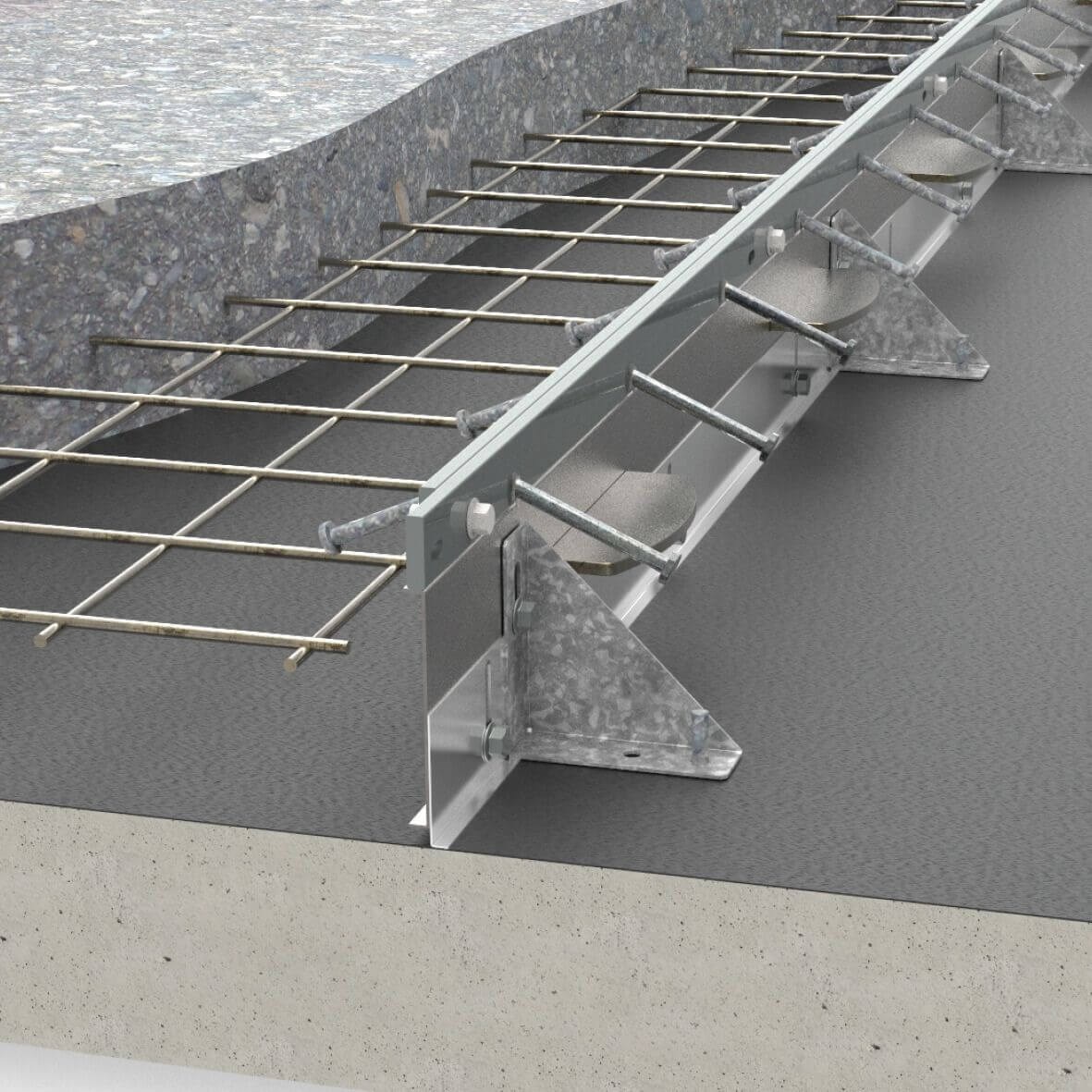

Toimintaperiaate: Teräsvaarnat siirtävät kuormaa sauman yli. Laite elää sauman mukana ja muodostaa lujan tartunnan betonin kanssa tyssätappien ansiosta. Se toimii samalla valumuottina ja suojaa betonin reunaa kulutukselta.

Ominaisuudet: Osan korkeudet: 115, 140, 185, 215, 235, 285 mm | Vaarnalevyt: 6 tai 8 mm paksu ja 150 mm leveä | Ylälista: 10 x 40 mm | Laitteen pituus: 3000 mm | Sauman maksimileveys: 30 mm | Vaarnalevyjen jako: 600 mm | Vaarnan teräslaatu: S355 | Muovikotelo: ABS muovi

Laite on saatavilla mustasta teräksestä tai kuumasinkitystä teräksestä valmistettuna. Se soveltuu sekä kovapyöräiselle että ilmatäytteiselle liikenteelle. Lisäksi saatavilla on X- ja T-osat monipuolisempaan asennukseen.

Tuotekoodi Nimi Pak. Lisää tarjouspyyntöön
HA61 90 Haucon liikuntasauma 90 mm 3 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
HA61 90 HDG Haucon liikuntasauma 90 mm HDG 3 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
HA61 115-6 Haucon liikuntasauma 115mm 3 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
HA61 115-6 HDG Haucon liikuntasauma 115mm HDG 3 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
HA61 140-6 Haucon liikuntasauma 140mm 3 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
HA61 140-6 HDG Haucon liikuntasauma 140mm HDG 3 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
HA61 185-8 Haucon liikuntasauma 185mm 3 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
HA61 185-8 HDG Haucon liikuntasauma 185 mm HDG 3 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
HA61 215-8 Haucon liikuntasauma 215 mm 3 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
HA61 215-8 HDG Haucon liikuntasauma 215mm HDG 3 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
HA61 235-8 Haucon liikuntasauma 235 mm 3 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
HA61 235-8 HDG Haucon liikuntasauma 235 mm HDG 3 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
HA61 285-8 Haucon liikuntasauma 285 mm 3 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.
HA61 285-8 HDG Haucon liikuntasauma 285 mm HDG 3 m
pak
Lisää
Lisätty  tarjouspyyntöön!
Koriin lisäys epäonnistui.

Katso myös

HauCon HA62 Sinus liikuntasaumalaite

Kuormia siirtävä liikuntasaumalaite 115–330 mm paksuille betonilattioille, suunniteltu erityisesti kovapyöräisille ja raskaasti kuormitetuille alustoille.

Tutustu tuotteeseen

HauCon HA60 Liikuntasaumalaite

Kuormia siirtävä kevyt liikuntasaumalaite 90–110 mm paksuille betonilaatoille.

Tutustu tuotteeseen

 HA61:n edut

HA61 on suunniteltu raskaasti kuormitetuille betonilattioille. Sen kuormansiirron ansiosta se varmistaa lattian kestävyyden ja toimivuuden saumoissa. Samalla sallien betonilaatan luonollisen liikkeen ilman halkeamia.

  • Kuormansiirto: Teräsvaarnojen avulla kuormat jakautuvat tasaisesti sauman ylitse eikä synny hammastusta laattojen välillä.
  • Reunojen suojaus: Suojaa betonin reunaa sauman kohdalla kulumalta. Pidentää lattian käyttöikää
  • Monipuolinen: Soveltuu miltein kaikkiin lattiakokoihin ja kuormaluokkiin.
  • Helppo asennus: Liikuntasaumalaitteella on yhteensopivat jatkospäädyt jotka varmistavat miltein saumattoman jatkoksen laitteiden välille.

Käyttökohteet

  • Logistiikkakeskuksiin.
  • Teollisuushalleihin.
  • Varastoihin.
  • Tuotantolaitoksiin.

Huolto

Laitteen säännöllinen tarkastus ja sauman puhtaanapito edesauttaa sauman pitkäkestoisuutta.

Tuotekoodi Pituus (L mm) Korkeus (H mm) Betonilaatta (mm) Vaarnalevyjen jako
HA61 90-6 3000 90 90-115 600
HA61 115-6 3000 115 115-140 600
HA61 140-6 3000 140 140-165 600
HA61 185-8 3000 185 185-235 600
HA61 215-8 3000 215 215-240 600
HA61 235-8 3000 235 235-285 600
HA61 285-8 3000 285 285-330 600

Kuormatualukko 8 mm vaarnalla.

Sauman leveys C25/30 C30/37 C40/50 Psh
10 74,4 kN/m 78,9 kN/m 86,2 kN/m  216,04 kN
20 54,4 kN/m 56,4 kN/m 59,4 kN /m
30 41,7 kN/m 42,7 kN/m 44,0 kN/m

Kuormataulukko 6 mm vaarnalla.

Sauman leveys C25/30 C30/37 C40/50 Psh
10 50,0 kN/m 52,6 kN/m 56,6 kN/m

150,0 kN

20 34,0 kN/m 34,9 kN/m 36,2 kN/m
30 25,0 kN/m 25,4 kN/m 25,9 kN/m
