Hydraproof X100 on uudenlainen sertifioitu kuusikulmainen injektointiletku. Soveltuu erinomaisesti tunneliprojekteihin.

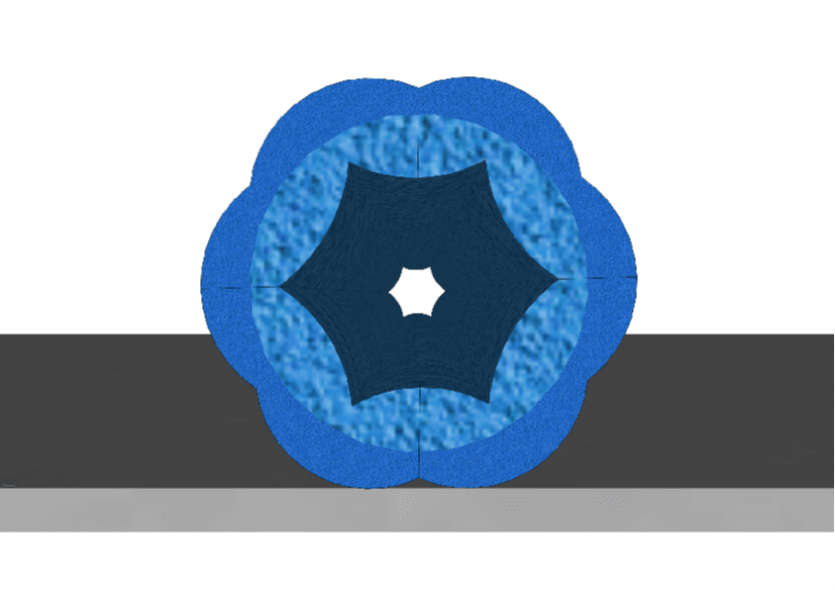

Letku kuljettaa injektointimassaa, vaikka se asennettaisiin epätasaiselle alustalle. Injektoinnin jälkeen letkun paine vähenee ja mikroreiät sulkeutuvat. Ainutlaatuisen muotoilun ansiosta letku pysyy avoimena jyrkästi taivutettunakin.

Mahdollistaa  jopa 30 m injektoinnin. Vähentää huomattavasti asennustyönmäärää.

Soveltuu akrylaattien, polyuretaanien, epoksihartsien ja sementtipohjaisten injektioaineiden injektointiin.

Katso myös

HyDra Combiject Injektointiletku

Injektointiletkun ja paisuvan bentoniittinauhan yhdistelmätuote vaativien rakenteiden työsaumojen tiivistämiseen.

Tutustu tuotteeseen

HyDra Injektointiletku

Kustannustehokas injektointiletku betonirakenteiden työsaumojen vedentiivistykseen. Neliaukkoinen rakenne mahdollistaa toimivuuden haastavissakin olosuhteissa ja useita injektointikertoja.

Tutustu tuotteeseen

Polyproof X1 Injekt Injektointiletku

Injektointiletkun ja paisuvan saumanauhan yhdistelmätuote vaativien rakenteiden työsaumojen tiivistämiseen. Hyvä kemiallinen kestävyys (hapot, emäkset ja orgaaniset liuotteet).

Tutustu tuotteeseen

WaterproofX100 FSI Injektointiletku

WaterproofX100 FSI on erikoissuunniteltu injektointiletku tunnelirakenteiden tiivistämiseen. Sen suuri sisähalkaisija mahdollistaa portlandsementin ja muiden injektioaineiden käytön tunnelien katon ja kallion välisten tyhjätilojen täyttämisessä.

Tutustu tuotteeseen

Hydra Trioject Injektointiletku

Hydra Trioject on tehokas injektointiletku betonisaumojen tiivistykseen. Kolme erillistä injektointiletkua ja mukautuva rakenne varmistavat erinomaisen vedenpitävyyden erilaisissa olosuhteissa.

Tutustu tuotteeseen

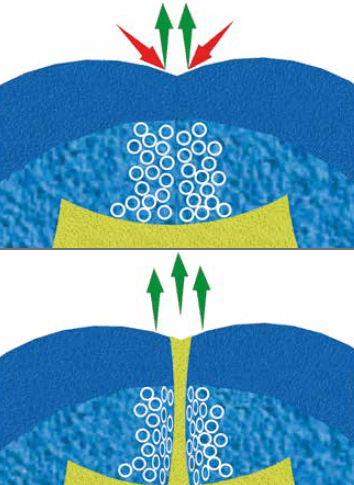

Hydraproof X100:ssa on aukkoja koko poikkileikkauksen matkalla, joten injektointimassa tunkeutuu betoniin kaikkiin suuntiin. Siten mikään kohta letkun pituudella ei jää käsittelemättä injektoinnin yhteydessä. Injektointiletkun seinämävahvuus on niin suuri, ettei letku puristu kokoon suurenkaan valupaineen alla. Injektointiletkun mikroreiät aukeavat, kun injektointipaine letkun sisällä on 1 bar. Kun painetta lisätään, injektointimassa tunkeutuu halkeamiin, huokosiin ja onkaloihin ja takaa pysyvän vuototiiviin rakenteen. Koska letkun avautumispaine on 1 bar, sementti ja vesi eivät pääse letkun sisään valun aikana.

Asennus:
Betonipinnan on oltava tasainen, eikä siinä saa olla irtokappaleita tai teräviä reunoja. Jääpeite, seisova vesi ja sementtilieju on poistettava ennen HydraproofX® 100:n asennusta.

Letkun normaali pituus on 8–12 m. Polymeerigeelimatriisilla voidaan tehdä useita injektiosyklejä 30 metrin pituuteen asti ja PUR-hartsilla yksi injektiosykli.

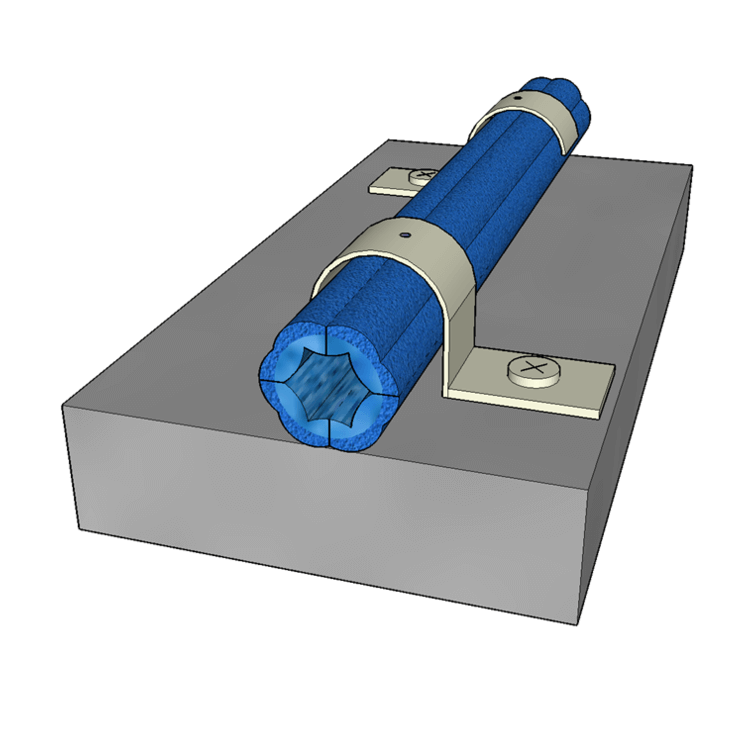

HydraproofX® 100 -injektioletkun on oltava litteästi ensimmäisen betoniosan pintaa vasten.Injektioletku kiinnitetään kiinnikkeillä tai kiinnitysverkolla. Kiinnikkeiden tai kiinnityspisteiden välin tulee olla 10–15 cm. Tarvittaessa kiinnitysten tulee olla tiheämmin.

HydraproofX® 100 -injektioletkun paras sijoituspaikka on sauman keskellä. HydraproofX® 100
-injektioletkun etäisyyden liitoksen ulkoreunaan on oltava vähintään 10 cm.

Letkuliitoksissa kaksi letkua tulee 15 cm päällekkäin ja samansuuntaisesti 3–5 cm:n matkalla. AnkoX® Varioclix® (patentoitu injektioletkuliitin) on asennettava niin, että siihen on jatkuvasti
esteetön pääsy.


Injektointi:
HydraproofX® 100:lla injektointi voidaan suorittaa aikaisintaan 28 päivän kuluttua asennuksesta.
Rakennesaumassa näkyvät virheet peitetään nopeasti kuivuvalla sementillä ennen injektointia.

Injektointi voidaan tehdä useilla eri tavoilla:

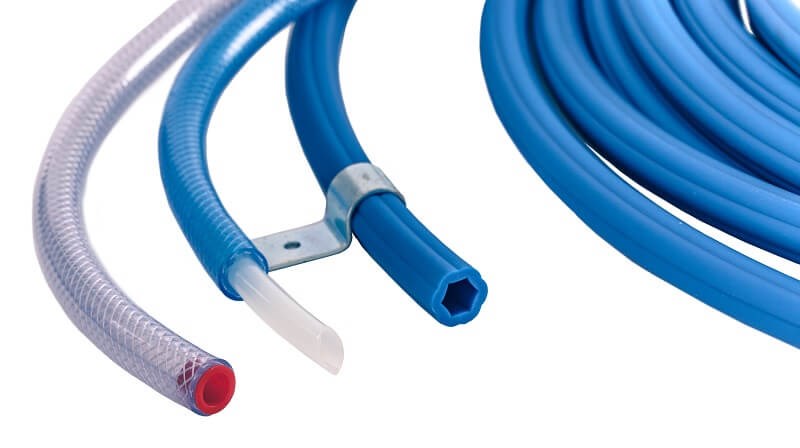

-> Injektointi injektioletkun avulla (vahvistettu PVC-letku)
-> Injektointi AnkoX® Varioclix® -liittimen avulla


1. Tarkista letkun eheys huuhtelemalla se vedellä tai ilmalla.
2. Letkuun injektoidaan materiaalia injektioliittimen (PVC-letku tai StekoX® Varioclix®) kautta, kunnes injektoitavaa materiaalia tulee ulos avoimesta päästä. Avoin pää suljetaan injektionipalla heti kun injektoitava materiaali alkaa virrata vapaasti (kun ilmataskut ovat poistuneet).
3. Injektointimateriaalin virtausta ja määrää betoniliitoksessa voidaan seurata injektointiprosessin aikana injektiopumpun painemittarin avulla.
4. Injektointiprosessi jatkuu, kunnes saavutetaan vakiopaine. Vakiopaine osoittaa, ettei betoniliitokseen mahdu enempää injektointimateriaalia ja että prosessi on päättynyt.
5. Injektioletkussa oleva injektointimateriaali huuhdellaan pois vesipumpulla (kaksikomponenttituotteille tarkoitetun pumpun huuhtelupumpulla). Tähän ei tarvita juuri lainkaan painetta. Tämän jälkeen injektioletku on taas valmiina seuraavaan injektointiin.
6. Ennen ultrahienon sementin injektointia (mineraali-injektio) HydraproofX® 100 huuhdellaan
vedellä.
7. Jos HydraproofX® 100 -injektioletkuun injektoidaan EP-hartsia, PUR-vaahtohartsia tai PURhartsia, letkua ei voida huuhdella ja käyttää uudelleen.

Hydraproof_WaterproofX100 mikrohalkeamat

TEKNISET TIEDOT

Profiili: Pyöreä / Hexagonaalinen

Väri: sininen läpinäkyvä

Materiaalikoostumus: PVC-P, suulakepuristukseen sopiva erityistyyppi, ROHS-direktiivin mukainen, ei sisällä SVHC-listan mukaisia aineita, ftalaatiton

Injektointipituus 10...30 m

Injektointiletkun sisähalkaisija: 8,3 mm

Injektointiletkun ulkohalkaisija: 13 mm

Pituusmerkinnät 1 m välein

Ainutlaatuinen rakenne mahdollistaa parhaan pinta-alan suhteessa tilavuuteen.

Mikroaukot: pituus: n. 3 mm aukkojen väli: n. 10 mm
