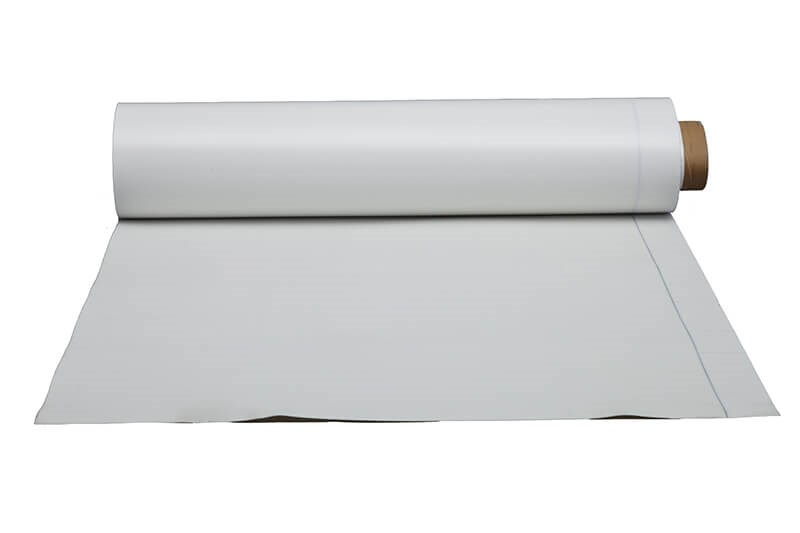

HyDra FB 3080 vedeneristyskalvo koostuu seuraavista kerroksista:
- HDPE: Kantava kerros (liimakerros ja suojakerros). Erittäin luja, joustava, säänkestävä ja puhkaisuvastuskykyinen kerros.
- Elastoplastinen geelikerros: Synteettinen liima joka sitoo vedeneristyskalvon betoniin estäen veden kulun kalvon ja betonin välissä. Absroboi osan mahdollisista kalvon vaurioista.
- Suojakerros (0,2-0,4mm). Vähentää UV-säteilyn vaikutusta geelikerrokseen. Vedeneristyskalvo ei tarvitse erillistä suojausta asennuksen jälkeen ennen valua.
Asennusohje:

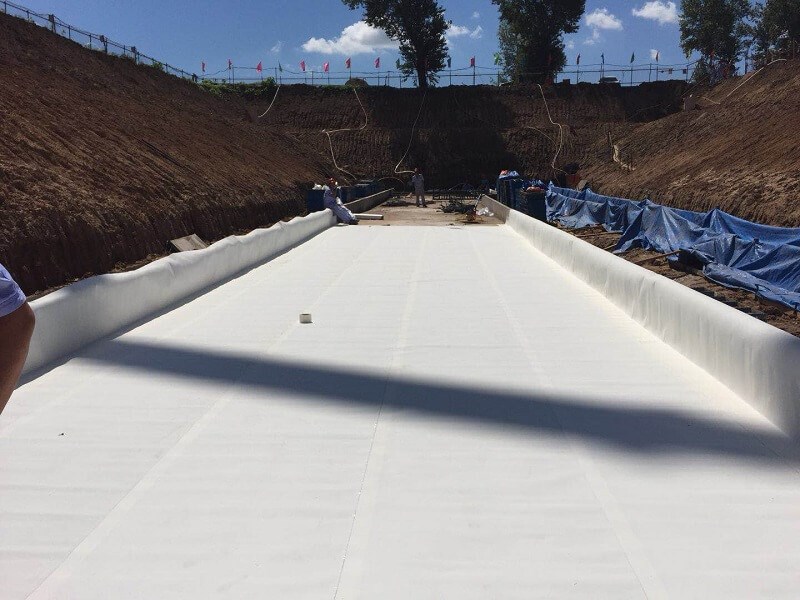

Asennus vaakapinnalle
- Valmistele ja puhdista alusta
- Suunnittele vedenpaine-eristekalvon asennustyö
- Asenna vedeneristyskalvo
- Tarkista ja varmista saumat ja limitykset
- Suorita läpivientien ja nurkkien detaljityöt
- Asenna raudoitus
- Vala rakenne

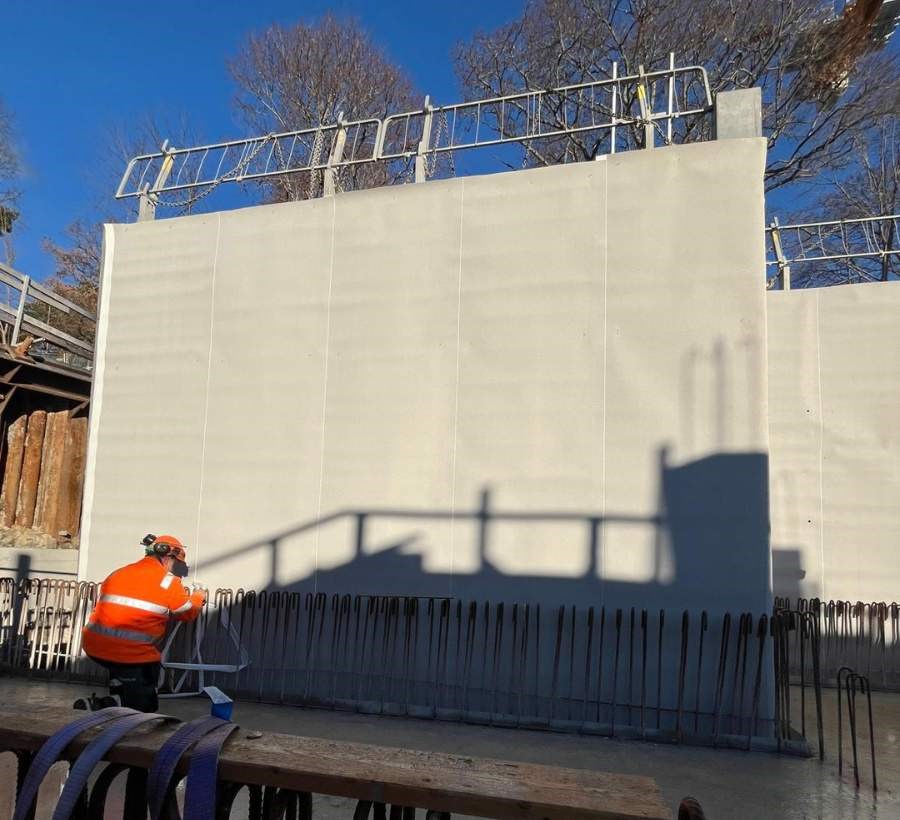

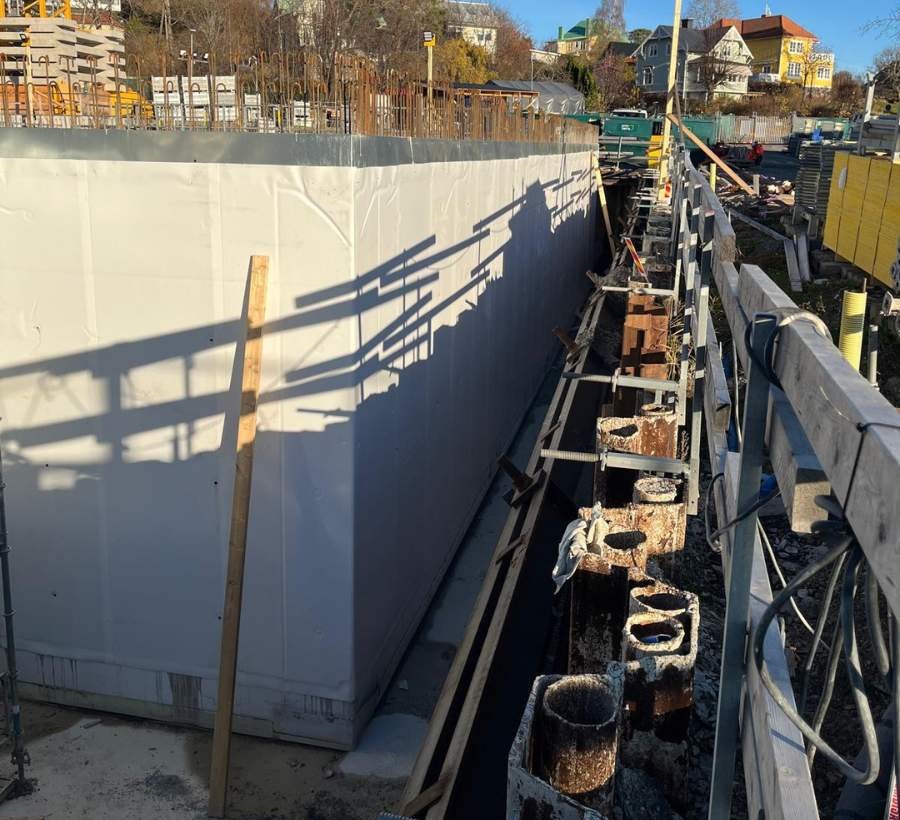

Asennus pystypinnalle
- Asenna muotti
- Suunnittele vedenpaine-eristekalvon asennustyö
- Asenna vedeneristyskalvo, kiinnitä mekaanisesti muottiin
- Tarkista ja varmista saumat ja limitykset
- Suorita läpivientien ja nurkkien detaljityöt
- Asenna raudoitus
- Vala rakenne

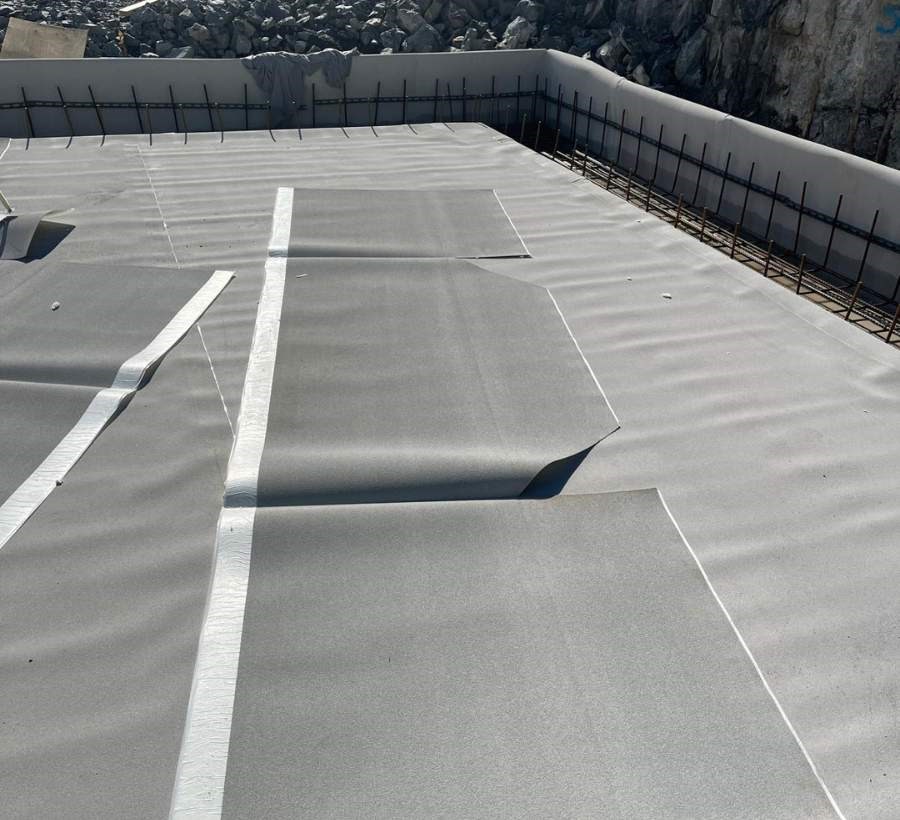

Limisaumat
Limitys vedeneristyskalvon pitkällä sivulla:
Limitä vedeneristyskalvot vähintään 80mm ja varmista että kalvosta on poistettu lika ja epäpuhtaudet. Alle jäävän vedeneristyskalvon reunan yläpinnassa on liimapinta. Yläpuolelle jäävän vedeneristyskalvon alapinta (joka tulee liimapintaa vasten) tulee puhdistaa liasta ja olla kuiva jotta liimaus onnistuu. Käytä puristustelaa varmistaaksesi liimauksen koko limisauman matkalta.
Huom! Kun asennuslämpötila on alle +5°C tulee sauman kohdalla lisäksi käyttää HyDra Tape T120S LT teippiä keskeisesti koko limisauman matkalla. Käytä puristustelaa varmistaaksesi tartunta.
Limitys vedeneristyskalvon lyhyellä sivulla:
Limitä vedeneristyskalvot vähintään 80mm ja varmista että kalvosta on poistettu lika ja epäpuhtaudet. HyDra Tape T120S LT teippiä keskeisesti koko limisauman matkalla. Käytä puristustelaa varmistaaksesi tartunta.
|
TEKNISET TIEDOT
|
|
|
Paksuus:
|
1,2 / 1,5 mm
|
|
Leveys:
|
1,2 m / 2,4 m
|
|
Vesihöyrynläpäisy:
|
Sd-arvo 235 m
|
|
Murtovenymä (Veto)
|
750 N / 50 mm
|
|
Venymä (Murrossa)
|
700 %
|
|
Repäisylujuus
|
550 N / 50 mm
|
|
Hydrostaattisen paineen kesto
EN 1928
|
60 m vesipatsas (6 bar) 24h, tiivis
|
|
HydrostaattisenpPaineen kesto sauma
|
80 m vesipatsas (8 bar)*
|
|
Paloluokka
|
Paloluokka E
|
|
Työskentelylämpötila***
|
-5°C - +30°C
|
|
Radoninläpäisevyys k**
SP-metodi 3873
|
<4,9 x 10-12 m2/s
|
|
Tartunta betoniin
|
2,8 N / mm2
|
*Vattenfall AB on Hydratecin toimeksiannosta suorittanut useita vedenpaine-kokeita tälle tuotteelle. Erilliset testiraportit löytyy.
** RI.SE testaama
PAKKAUSKOKO JA VARASTOINTI
15 m2 / rulla, 15 rullaa lavassa, paino noin 430 kg.
Säilyvyys 12 kk pakkasvapaassa varastossa, rullien varastointi pystyasennossa.
