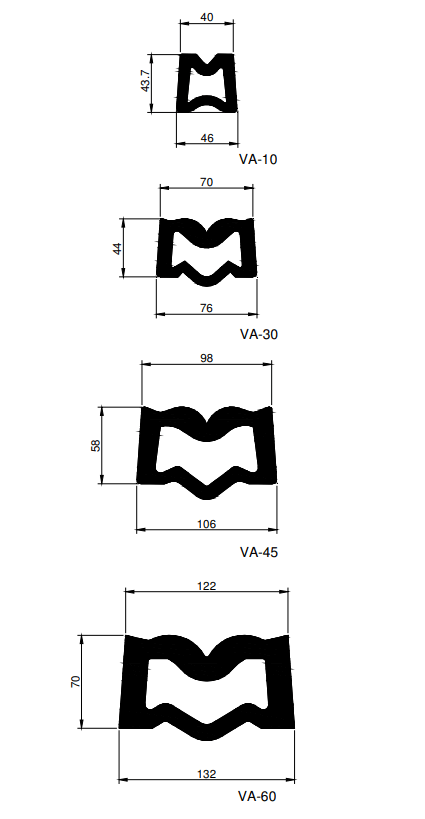

Profiilin tyyppi |
Sillan jännemitta |
Liikkuva ala (*) |

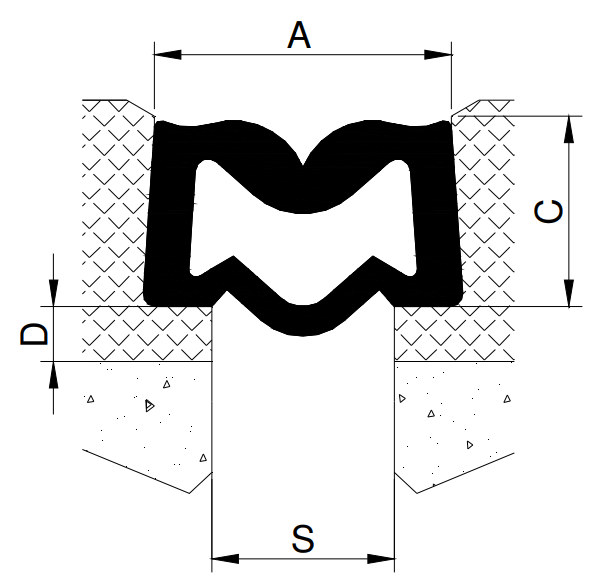

Sauman leveys |
Sauman vähimmäissyvyys C
|
Sisemmän sauman leveys |
Sisemmän sauman vähimmäissyvyys
D
|
| A min (40°C) |
A max (-20°C) |
S min (40°C) |
S max (-20°C) |
| VA 10 |
5 – 14 m |
10 |
25 |
35 |
44 |
0 |
10 |
0 |
| VA 30 |
14 – 42 m |
30 |
35 |
65 |
44 |
16 |
46 |
25 |
| VA 45 |
42 – 63 m |
45 |
48 |
93 |
58 |
21 |
66 |
30 |
| VA 60 |
63 – 84 m |
60 |
57 |
117 |
70 |
25 |
85 |
40 |
* Kun tielinjan ja sauman välinen kulma ei ole 90° sallittua liikevaraa voidaan kasvattaa. Ota yhteyttä näissä tapauksissa.
On suositeltavaa että sauman reunat viistetään.
Kumilaadut SBR (styreenibutadieenikumi), CR (Neopreeni), EPDM (eteeni-propeenikumi - 70 Shore), NR (Luonnonkumi), NBR (nitriilikumi). EDPM 60-70 shore laatuisena vakio.

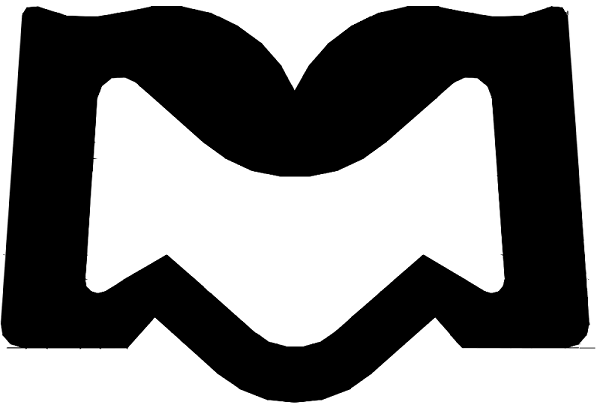

Ainutlaatuisen muotoilunsa Trelleborg VA profiili liikkuu sauman laajetessa erinomaisesti.
