Recostal RSH Työsaumaraudoite

Näytä tuotteet Näytä tiedostot Pyydä tarjous tai kysy lisätietoa

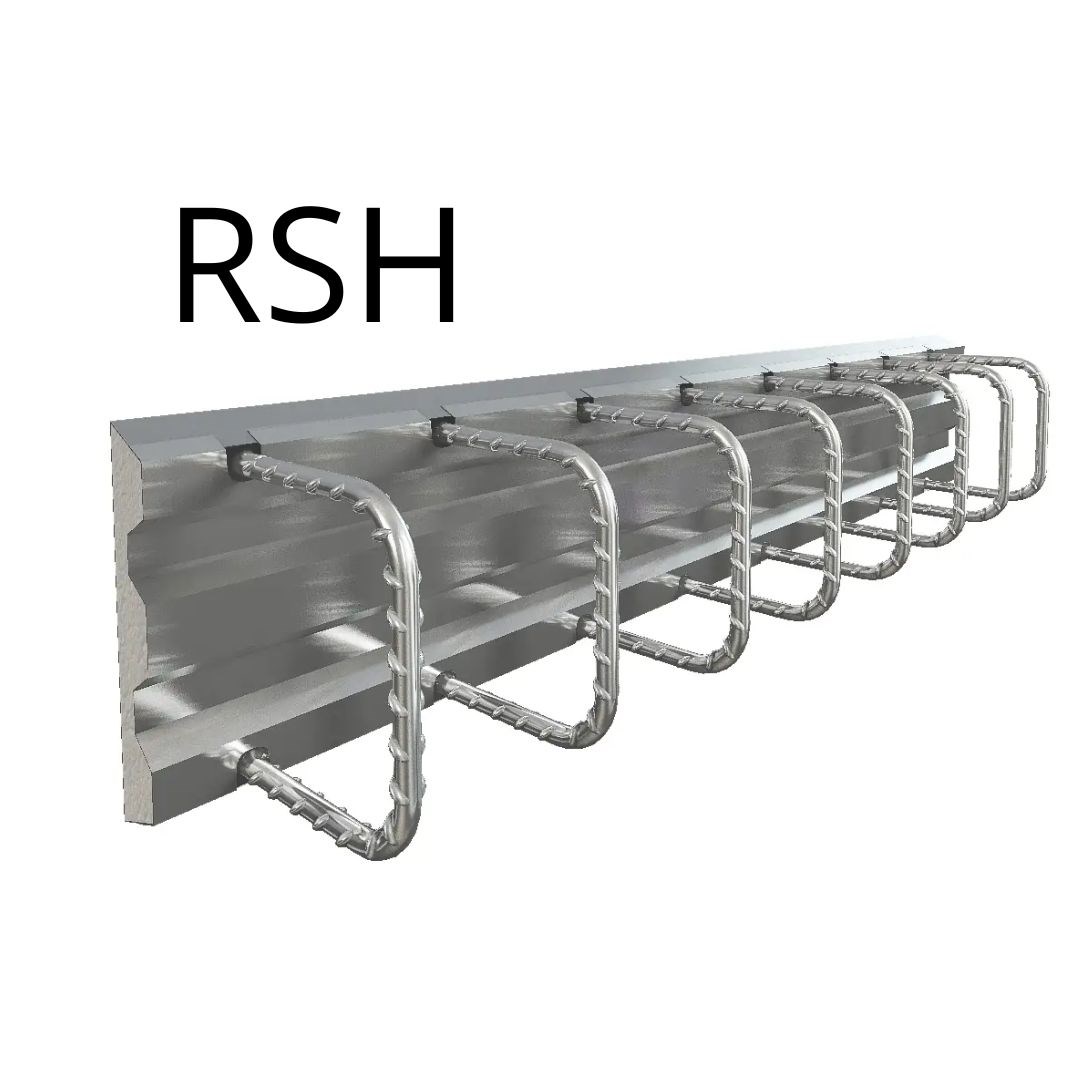

Recostal RSH - Vaarnattu työsaumaraudoite-elementti tarjoaa parhaan kantokyvyn ja korkeimman Eurokoodi 2:n mukaisen vaarnatun saumaluokan vaakasaumoihin. Tuotteelle myönnetty BY-käyttöseloste nro 76.

Recostal työsaumaraudoite-elementillä toteutetaan betonirakenteiden työsaumat turvallisesti ja nopeasti, ilman saumasta sojoittavia harjaterästankoja. Recostal RSH Työsaumaraudoitteella voi myös liittää betonielementit toisiinsa yksinkertaisesti ja turvallisesti. Soveltuva Recostal työsaumaraudoite voidaan helposti valita teknisen käyttöohjeen taulukoista betonin lujuusluokan, vaaditun kestävyyden, ja rakennemittojen mukaisesti. B500B, Ø = 8 mm – 12 mm (16 mm).

Saatavilla myös RSH-Active malli, jossa työsaumaraudoitteen molemmin puolin on kiinnitetty paisuva vedeneristyskaista, mahdollistaen vesitiiviin työsauman jopa 5 Bar asti!

Saatavilla useita erikoismalleja, mittoja ja kokoja. Nimeämisohje löytyy Tiedostot-välilehdeltä! Joutsenmerkittyyn rakennukseen soveltuva tuote.

Tuotekoodi	Nimi	Pak.	Lavalla	halkaisija	Lisää tarjouspyyntöön
rsh8-8/15	Työsaumaraudoite RSH 8	1,25 m	150 m	8	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh8-10/15	Työsaumaraudoite RSH 8	1,25 m	150 m	10	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh8-12/15	Työsaumaraudoite RSH 8	1,25 m	150 m	12	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh10-8/15	Työsaumaraudoite RSH 10	1,25 m	150 m	8	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh10-10/15	Työsaumaraudoite RSH 10	1,25 m	150 m	10	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh10-10/20	Työsaumaraudoite RSH 10	1,25 m	150 m	10	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh10-12/15	Työsaumaraudoite RSH10	1,25 m	150 m	12	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh11-8/20	Työsaumaraudoite RSH 11	1,25 m	150 m	8	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh11-12/20	Työsaumaraudoite RSH 11	1,25 m	150 m	12	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh12-8/15	Työsaumaraudoite RSH 12	1,25 m	150 m	8	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh12-10/15	Työsaumaraudoite RSH 12	1,25 m	150 m	10	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh12-12/15	Työsaumaraudoite RSH 12	1,25 m	150 m	12	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh14-8/15	Työsaumaraudoite RSH 14	1,25 m	120 m	8	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh14-10/15	Työsaumaraudoite RSH 14	1,25 m	120 m	10	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh14-12/15	Työsaumaraudoite RSH 14	1,25 m	120 m	12	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh16-8/15	Työsaumaraudoite RSH 16	1,25 m	120 m	8	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh16-10/15	Työsaumaraudoite RSH 16	1,25 m	120 m	10	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh16-12/15	Työsaumaraudoite RSH 16	1,25 m	120 m	12	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh18-10/15	Työsaumaraudoite RSH 18	1,25 m	100 m	10	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh18-12/15	Työsaumaraudoite RSH 18	1,25 m	100 m	12	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh20-12/15	Työsaumaraudoite RSH 20	1,25 m	75 m	12	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.
rsh22-12/15	Työsaumaraudoite RSH 22	1,25 m	75 m	12	pak Lisää Lisätty tarjouspyyntöön! Koriin lisäys epäonnistui.

Edut

Tuotteelle myönnetty BY käyttöseloste BY 5 B-EC2 nro 76
Vahvat, tukevat sinkityt peltiset työsaumaraudoite-elementit, hyvä mittavakaus ja korroosionesto
Taloudellinen ja nopea asennus – työsaumaraudoitteet vain naulataan muottiin
Peltisuojat erittäin helpot ja nopeat irrottaa
Kiilahammastetuilla koteloilla erinomainen liitos
Varmistaa raudoituksen jatkuvuuden betonirakenteiden liitoksissa
Erilaiset yhdistelmävaihtoehdot tarjoavat ratkaisun kaikkiin tavanomaisiin asennustilanteisiin

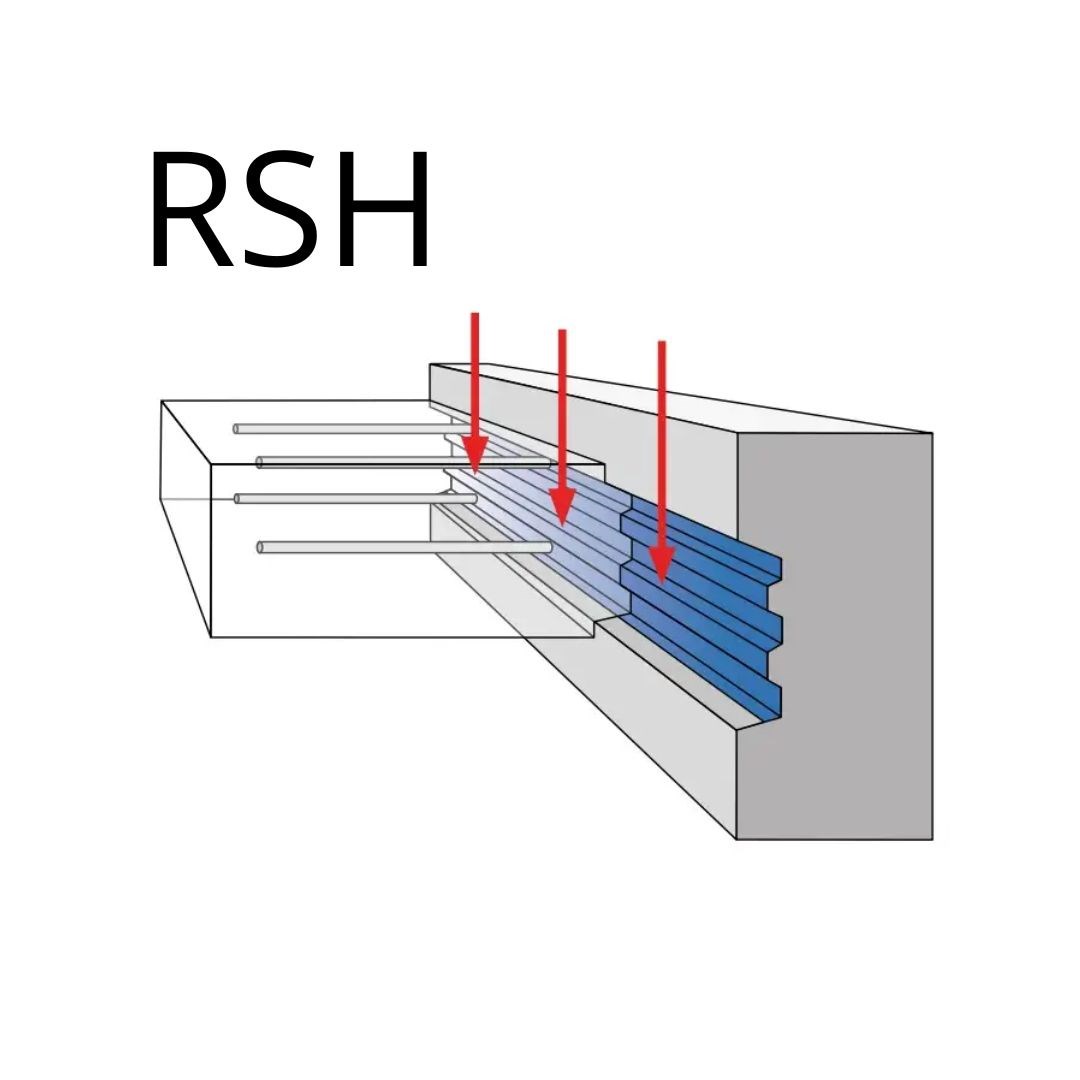

Leikkausvoimien siirto sekä sauman pituus- että poikkisuunnassa
Varmistaa raudoituksen jatkuvuuden ja kuormien siirron betonirakenteiden työsaumoissa
Tilattavissa erikoismalleja, kokoja ja mittoja sopien melkein kaikkiin kohteisiin!

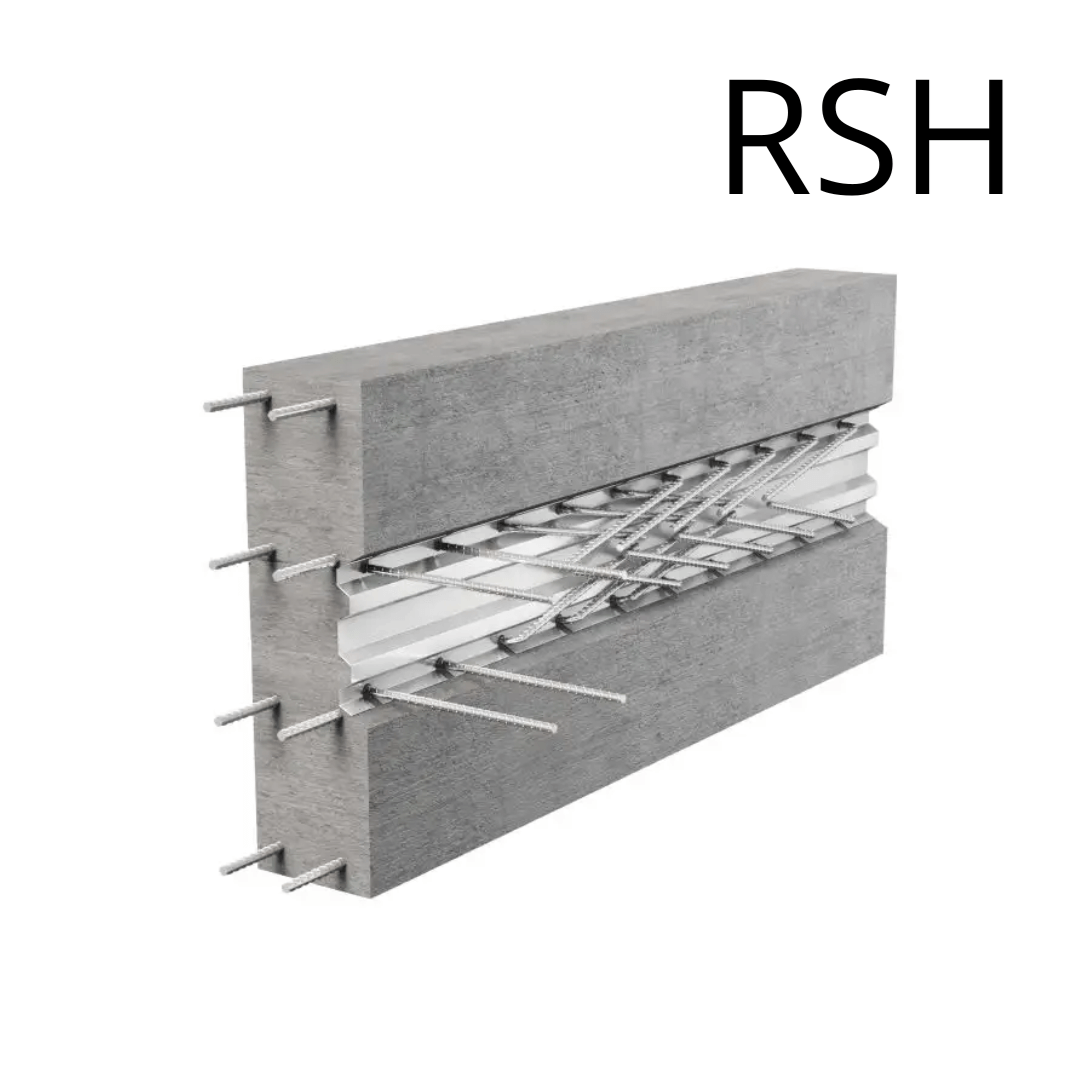

Elementtien liitokset

Recostal työsaumaraudoitteet sopivat erinomaisesti elementtirakentamiseen ja erilaisten betonielementtien liittämiseen toisiinsa. Kysy lisätietoa HauConin tekniseltä osastolta.

By käyttöseloste by 5 b ec2 nro 76 recostal työsaumaraudoite

Tekniset tiedot – RSH-työsaumaraudoitteet

Tuotteelle myönnetty BY käyttöseloste BY 5 B-EC2 nro 76
Kiilahammastetut työsaumaraudoitteet, standardin SFS-EN 1992-1-1 mukainen saumaluokka ”vaarnattu sauma”, korkein leikkausvoimien kantokyky
SFS EN 10088:n mukainen betoniraudoitusteräs A500HW tai B500B, Ø = 8 mm – 12 mm (16 mm)
Taivutusten halkaisija dbr ≥ 6 Ds uudelleen taivutetuissa kohdissa

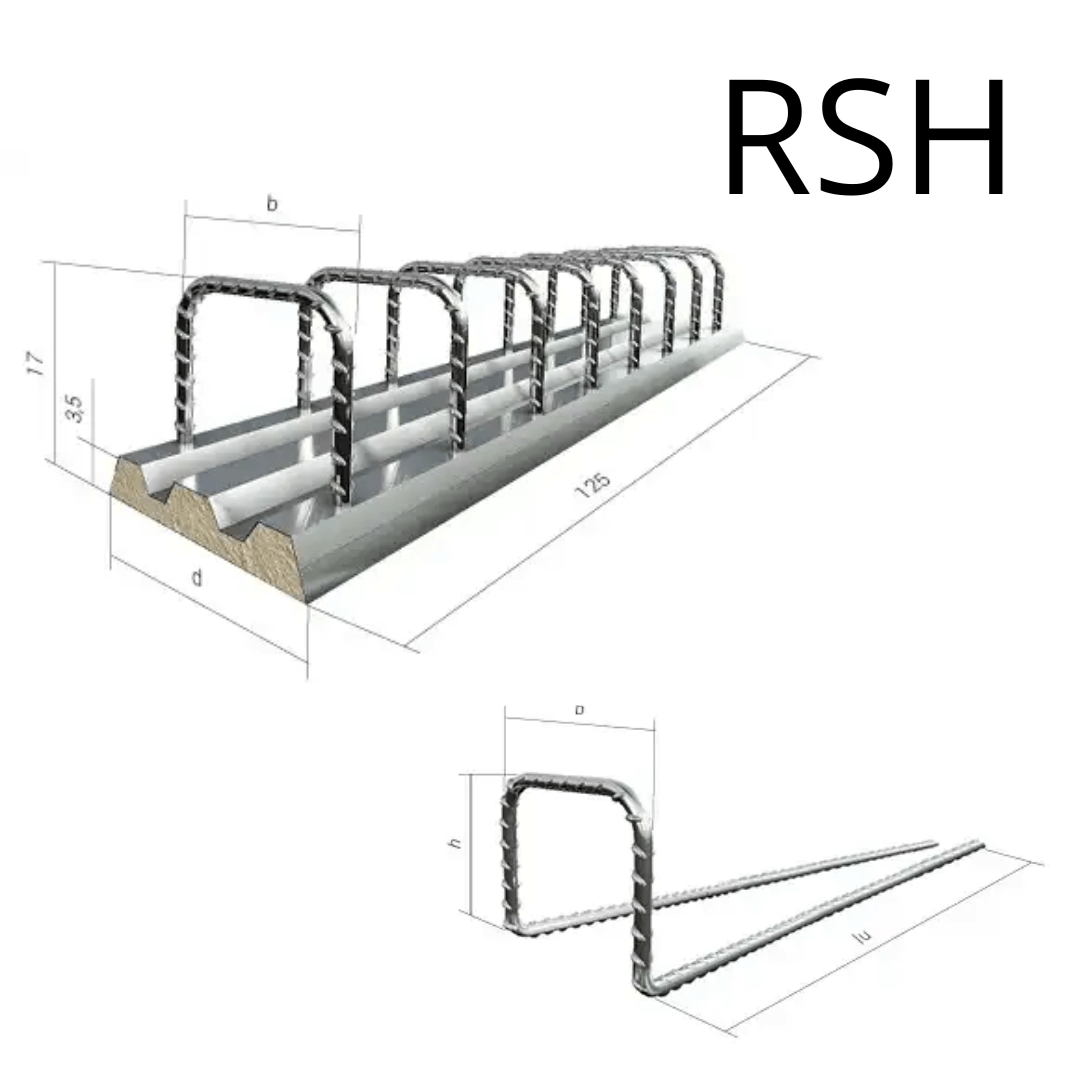

8 vakioprofiilia, kaaren leveydet 10 cm – 22 cm, pienempiä tai suurempia kaaren leveyksiä saatavilla tilauksesta
Vakioyksikköpituus L = 1,25 m, kiinteät pituudet 2,50 metriin asti saatavilla tilauksesta

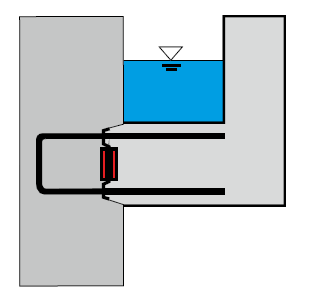

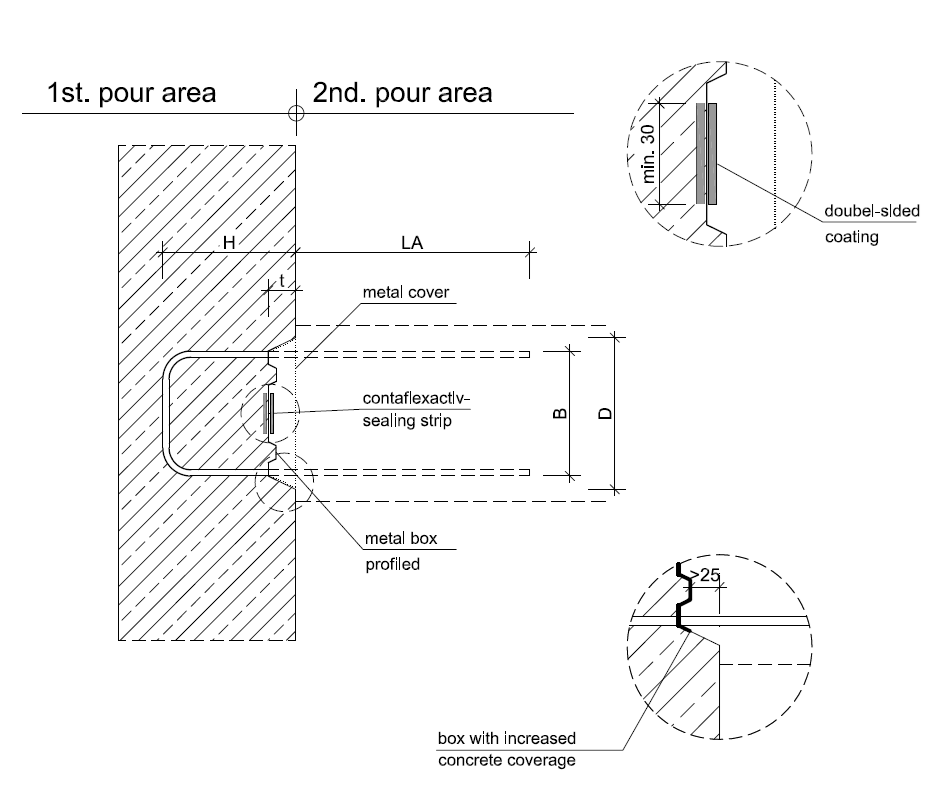

RSH Active -työsaumaraudoite aktiivinen vedeneristys

RSH-työsaumaraudoitteet voidaan valmistuksen yhteydessä varustaa molemminpuolisella aktiivisella bentoniittipinnoitteella tai bitumipinnoitteella, jolloin ne sopivat vedenpitäviin rakennesaumoihin. Vedenpitävä jopa 5 Bar asti.

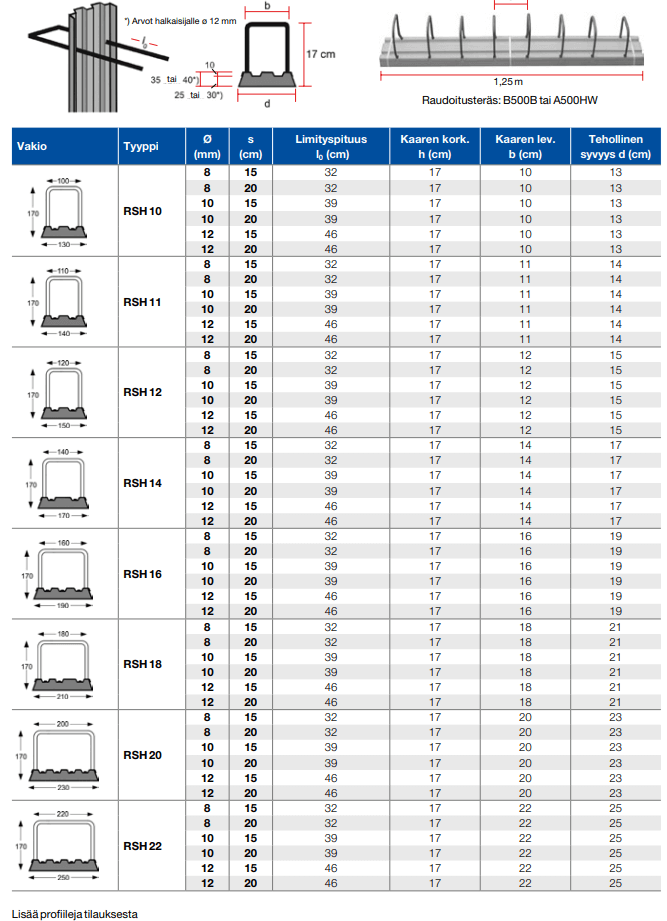

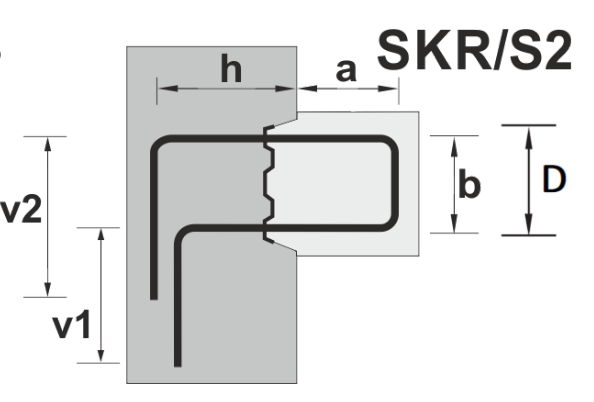

Mitat

ks. Tekninen käyttöohje

Asennus

ks. Asennusohje
