Alsipercha |
Alupercha |
| Materiaali: |
Korkealujuuksinen elastinen teräs |
Korkealujuuksinen elastinen alumiini |
| Paino: |
80 kg |
19 kg |
| Työskentelysäde: |
6,5 m |
6 m |
| Työskentelyala: |
280º |
280º |
| Turvaorren korkeus: |
4300 mm |
3100 mm |
| Turvaorren pituus: |
2500 mm |
2000 mm |
CE-merkitty, CE-0158, Täyttää standardin EN795:2012 tyypin B vaatimukset.
EU Tyyppihyväksynnät ZP/B245/19 R1, ZP/B247/19 R1, ZP/B247/19 R1, ZP/B248/19 R1
ANKKUROINTIJRJESTELMÄ:
HILTI liima: HIT-CT 1
Ankkuri: Kierretanko HIT-V-F M 16x190, sinkitty/ruostumaton teräs, vähimmäisvahvuus 5.8

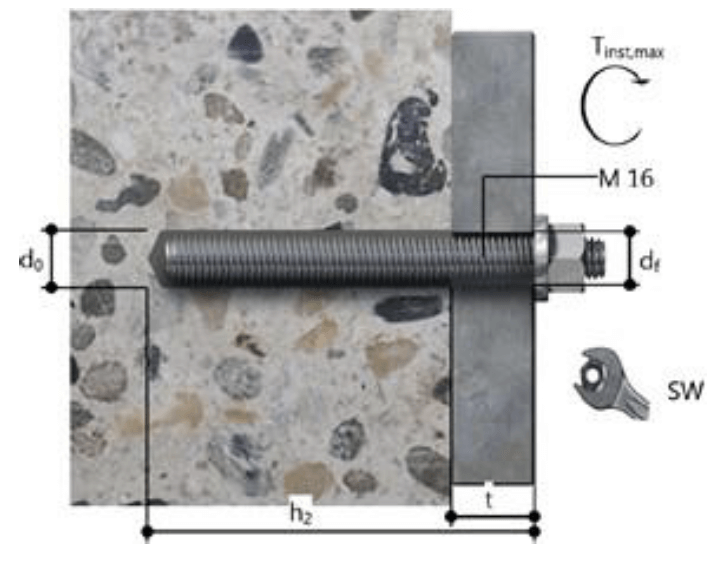

Ankkuroinnin kiinnitystiedot (ks. kuva)
| Kierretangon halkaisija |
M16 |
| Porausreiän halkaisija |
d0 = 18 mm |
| Porausreiän syvyys |
h2 = 158 mm |
| Ankkurin syvyys |
hef = 138 mm |
| Porausmenetelmä |
Iskuporaus |
| Porausreiän putsaus |
Harja + paineilma |
| Maksimi vääntömomentti kiinnitykseen |
Tmax = 80 Nm |

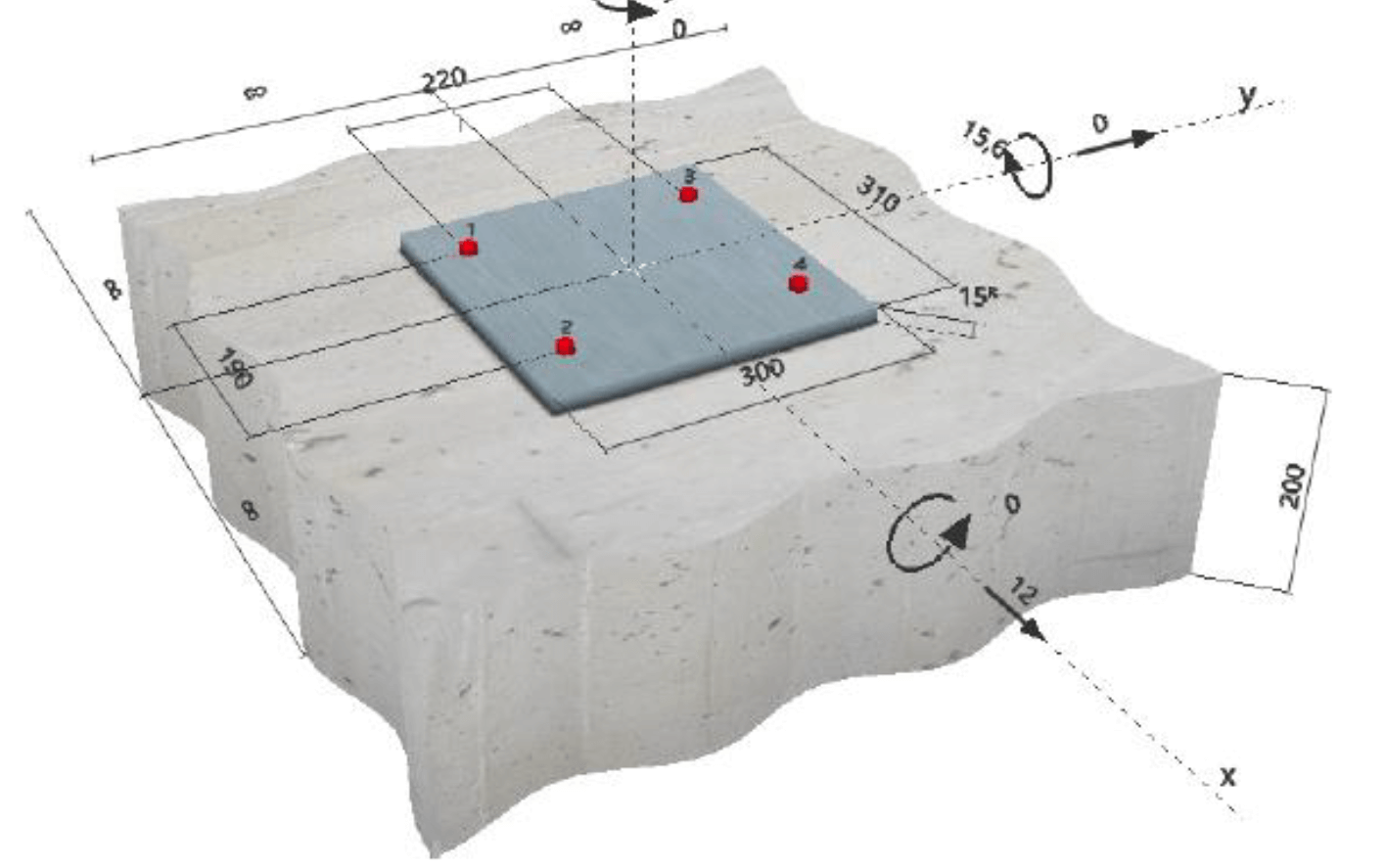

Reunaetäisyydet esitetty yllä olevassa kuvassa
